Perusparametrit ja sovellettavat skenaariot
Malli merkitys: WSD -sarja on Atlas Copcon klassinen automaattinen viemärikomponentti. 250-750 edustaa virtausaluetta tai paine-astetta, jonka kanssa se on yhteensopiva (erityisten parametrien tulisi viitata viralliseen käsikirjaan).
Työpaine: Yleensä sovellettavissa 0-16 baariin paineilmajärjestelmiin, jotka täyttävät useimpien teollisuuden ilmakompressorien painevaatimukset.
Rajapinnan tekniset tiedot: Yleisesti G1/2 "tai NPT 1/2" kierteitetyt rajapinnat helpottaen yhteyttä eri putkistoihin.
Sovellettavat mallit: käytetty laajasti GA-sarjoissa (kuten GA37-GA160 keskikokoiset ruuvikoneet), suuret keskipako-ilmakompressorit ja hoidon jälkeiset laitteet (kuten FD-sarjan suodattimet, CD-sarjan kuivausrummut).
Rakenne ja työperiaate
Ydinkomponentit: Sisällytä venttiilin runko, elektroninen ajastin, solenoidiventtiili, suodattimen seula, tyhjennyspiste ja tiivistyskomponentit sähköisen ajoituksen ohjausmenetelmällä.
Työlogiikka:
Aseta viemärisykli (kuten säädettävissä 0,5-45 minuuttiin) ja viemärikesa (kuten säädettävissä 0,5-10 sekuntia) sisäänrakennetun ajastimen läpi.
Saavuttuaan asetetun ajan, solenoidiventtiili on virrannut avaamaan ja kondensaattivesi puretaan järjestelmän paineessa.
Kun viemäröinti on valmis, solenoidiventtiili poistetaan sulkemaan, pysäyttäen viemärin ja estämällä ilmavuotoja.
Edut: Verrattuna puhtaisiin mekaanisiin tyhjennysventtiileihin, ajoituksen hallinta on tarkempi ja parametreja voidaan säätää joustavasti ympäristön kosteuden ja käyttöolosuhteiden mukaan vähentäen tehottomia pakokaasuja.
Ydinominaisuudet
Alkuperäinen laadunvarmistus: Atlas Copcon alkuperäisten tehdasstandardien mukaan tuotettu materiaalit (kuten venttiilin runko on messinki tai tekniikka muovia ja tiivistekomponentit, jotka ovat öljynkestävä kumi) sopivat pakatun ilmajärjestelmän monikyydolle ja kostealle ympäristölle yli 100 000 toimenpiteen elinaikana.
Matala energiankulutussuunnittelu: Solenoidiventtiili reagoi nopeasti ja sen tiukka tiiviste suljetaan, vuototilavuudella ≤0,1 l/min (vakioolosuhteet) vähentäen merkittävästi paineilmajätettä.
Anti-tukkeutumiskyky: Sisäänrakennettu ruostumattomasta teräksestä valmistettu suodatinseula voi suodattaa epäpuhtauksia kondensaattivedessä (kuten metallijätteet, öljyliete) vähentäen venttiilin ytimen häiritsemisen riskiä.
Asennuksen joustavuus: Tukee vaakasuoraa tai pystysuuntaista asennusta, joka on varustettu suojakansilla, joka sopii monimutkaisiin ympäristöihin, kuten työpajoihin.
Huoltohuollon mukavuus: Modulaarinen suunnittelu, suodatinnäytöt voidaan purkaa ja puhdistaa erikseen, komponentit, kuten solenoidiventtiilikela, voidaan korvata erikseen vähentäen huoltokustannuksia.
Yleiset viat ja huolto -ehdotukset
Vika -ilmenemismuodot:
Ei viemäröintia: ajastinhäiriö, solenoidiventtiilikelan uupuminen, suodattimen näytön tukkeutuminen tai putken jäätyminen (matalan lämpötilan ympäristö).
Jatkuva vuoto: Venttiilin ytimen tiivistyskomponenttien kuluminen, solenoidiventtiili jumissa eikä täysin suljettu.
Epänormaali toiminta: Väärä ajastinparametrien asetus, epävakaa virtalähteen jännite.
Huoltovinkit:
Säännöllinen puhdistus: Poista epäpuhtaudet purkamalla suodattimen näytön ja puhdistamalla joka kolmas kuukausi; Lyhennä 1 kuukaudessa ankarissa ympäristöissä.
Parametrien säätö: Säädä viemärisykli kondensaattiveden tilavuuden mukaan (kuten lyhennä sykliä sadekautena, estä viemäröintinpoistojen jäädyttäminen talvella).

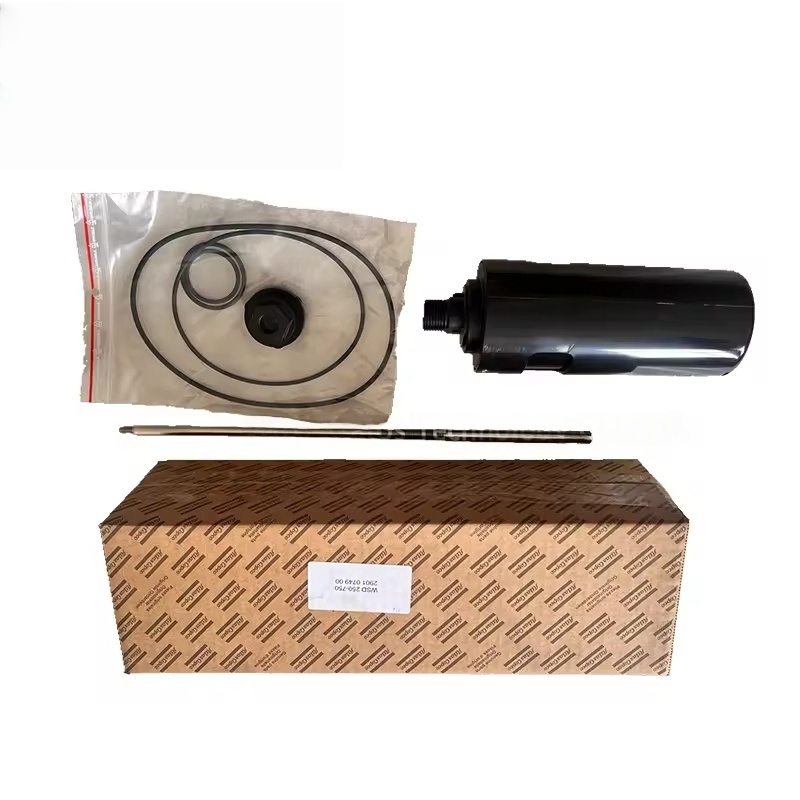

Komponenttien vaihto: Vaihda tiivistyskomponentit tai solenoidiventtiilikela, kun ne ovat ikääntyneet tai vialliset (kuten WSD250-750 omistettu solenoidiventtiilikela, O-rengas); Vaihda koko viemärikomponentti Kun venttiilirungossa on halkeamia, venttiilin ydin on vakavasti kulunut tai ajastin epäonnistuu.
