Atlas Copco Gear -valmisteet
Työkalujen valmistelu
Perustyökalut: pistorasian jakoavain, vääntömomentin jakoavain, heksa -avaimen jakoavain, tuntomittari, valintaosoitus, vetäjä (vetäjä), kuparitanko, kumivasara.
Aputyökalut: Kangas, voiteluöljy (vaihde), tiivisteaine, puhdistusaine (kuten petroli tai erityinen puhdistusasia).
Turvavarusteet: käsineet, suojalasit, liukastumiskengät.
Osien tarkistus

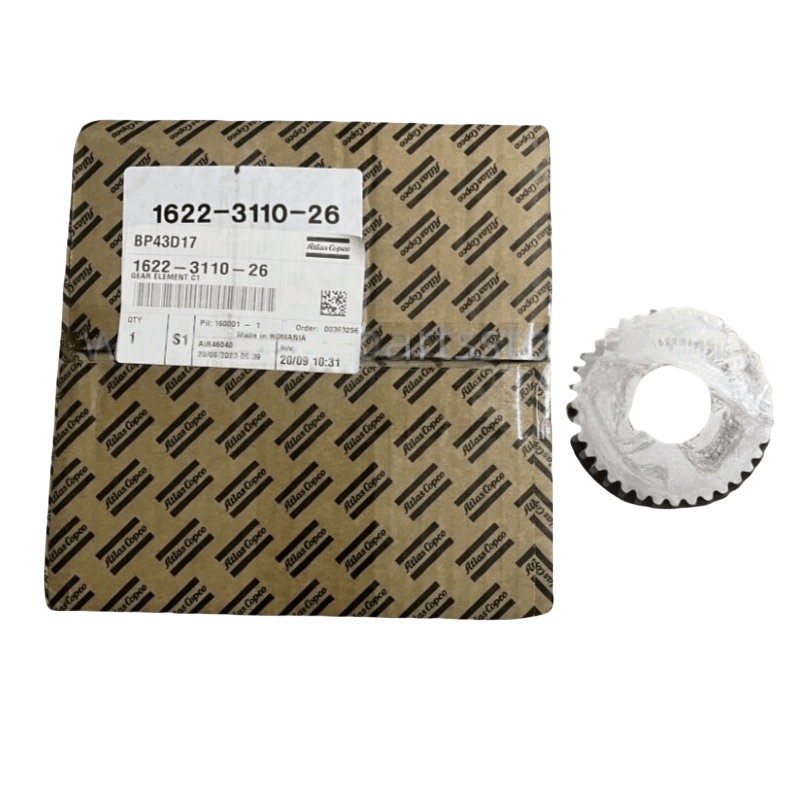

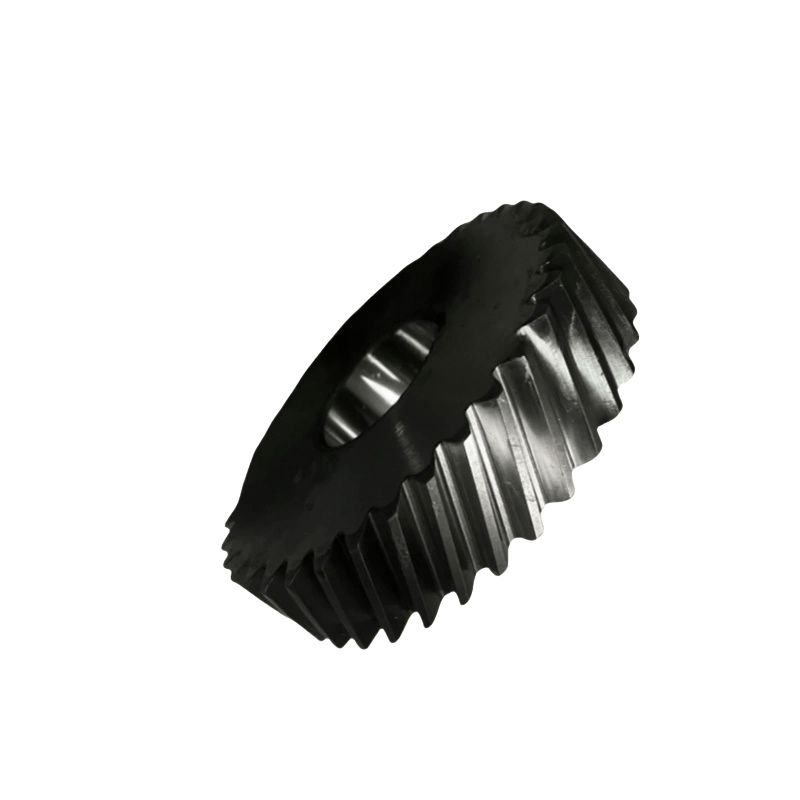

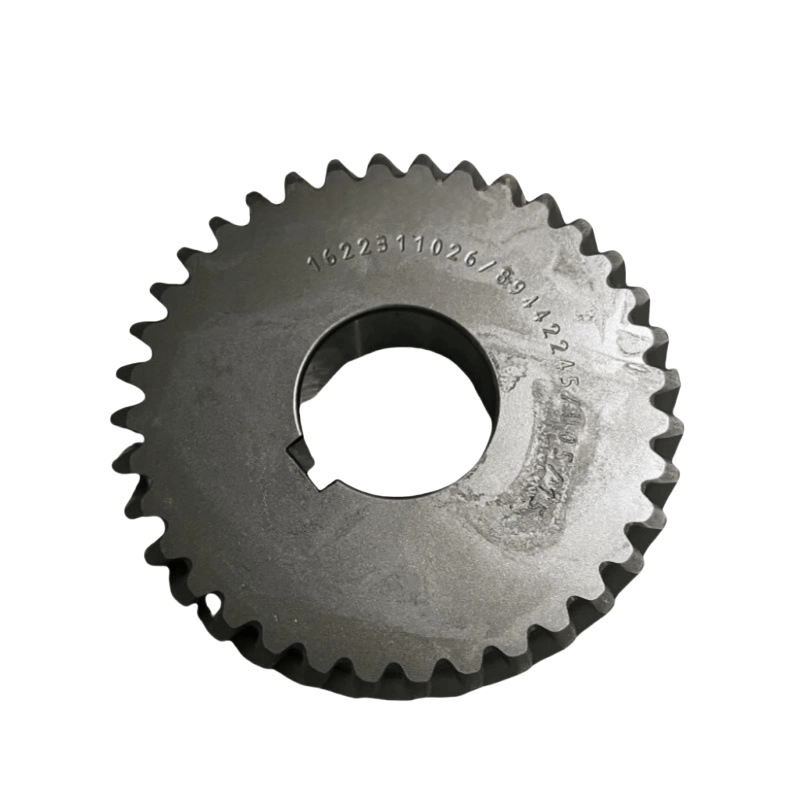

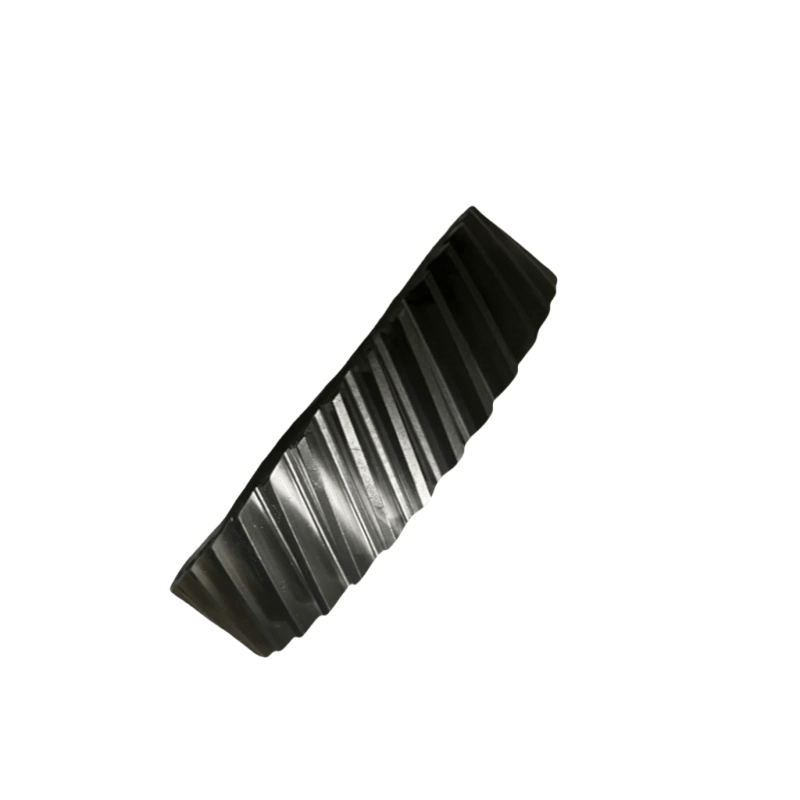

Varmista, että uudessa vaihdepakkauksessa (mukaan lukien ajovaihde, ajettu vaihde, synkroninen vaihde jne.) On sama malli, moduuli ja hampaiden lukumäärä alkuperäiseksi ja tarkista, onko hampaan pinnalla hauruja, halkeamia tai vaurioita.
Valmista vastaavat kulumisosat: vaihde -akselin laakerit, tiivistekomponentit (kuten luurankoöljytiivisteet), taput, kiinnityspultit jne.
Laitteiden sammutus- ja turvallisuustoimenpiteet
Sammuta ilmakompressorin virtalähde ja ripusta "huolto" -varoitusmerkki.
Vapauta paineilma järjestelmässä (avaa helpotusventtiili) ja tyhjennä voiteluöljy öljyn erottimessa.
Purkaminen askeleet
Poista ulkoiset komponentit
Poista ilmakompressorin suojakansi, hihnapyörä (jos hihnavetoinen) tai kytkentä, paljastaen vaihdelaatikkopäät.
Poista vaihdelaatikon päätykannen kiinnityspultit, napauta päätykannen reunaa varovasti kumivasaralla sen löysäämiseksi ja poista päätykansi (Huomaa tiivistimen tiivisteen säilyttämiseksi).
Poista vanha vaihdepakkaus
Merkitse vaihteen ja akselin suhteellinen sijainti (käytä merkkikynää merkitsemiseen) varmistamalla, että vaihe on oikea asennuksen aikana (etenkin synkronisten hammaspyörien kohdalla).
Mittaa ja tallentaa meshing -välys (käyttämällä tuntomittaria) ja aksiaalivälin (valintaosoittimen avulla) referenssinä uuden vaihteen asentamiseen.
Poista vaihde vetäjällä (jos vaihde on häiriö, joka sopii akseliin, voit lämmittää vaihteen ulkorenkaan hiukan poistamisen auttamiseksi välttäen akselin halkaisijan vaurioita).
Poista synkronisesti vanhat laakerit, öljytiivisteet jne., Puhdista öljy tahrat ja rautahalkaisijat ja vaihdelaatikko (käytä puhdistusainetta huuhteluun ja kuivaamiseen).
Asenna uusi vaihdepakkaus
Komponenttien valmistelu
Tarkista, ovatko vaihde -akselin halkaisija ja laakerin istuimen pinta sileä, ilman kulumista tai naarmuja. Korjaa ne tarvittaessa (kuten pieni hionta).
Uudet laakerit ja vaihteet voidaan päällystää pienellä määrällä voiteluöljyä ruosteen estämiseksi. Jos kyseessä on häiriö, lämmitä vaihde 80-100 ° C: n kuumalla öljyllä 5-10 minuutin ajan (tai käytä erityistä lämmitinta) asennuksen helpottamiseksi.
Asenna vaihteet ja laakerit
Etsi vaihde poistoprosessin merkinnän mukaisesti ja aseta se hitaasti akselin halkaisijaan (vältä kovaa napauttamista, napauta vaihdepinnan varovasti kuparitangolla varmista, että vaihteen aksiaalinen sijainti on tarkka (jos etäisyysrengas on asennettava, varmista, että se on tasainen ja läheisessä kosketuksessa).
Kun asennat laakerit, varmista, että laakerin sisärengas sopii akselin olkapäähän ja ulkorengas sopii laakerin istuimen reikään kunnolla. Paina se tasaisesti paina painetta tai pistorasiaa (älä lyö laakerin liikkuvaa runkoa).
Kun asennat synkroniset hammaspyörät, kohdista tiukasti hampaiden pintamerkinnät varmistaaksesi, että kahden hammaspyörän sulatusvaihe on yhdenmukainen alkuperäisen tehtaan kanssa (etenkin uros- ja naarasroottorin synkroniset vaihteet ruuvi -ilmakompressorista, mikä vaikuttaa suoraan roottorin puhdistukseen).
Säätää
Meshing -välys: Mittaa sivupuhdistuma vaihdepisteen kohdalla tuntujamittarilla. Sen tulisi noudattaa laitteen käsikirjan vaatimuksia (yleensä 0,1-0,3 mm, ja merkittäviä eroja eri malleissa). Jos välys ei vastaa, tarkista vaihteen asennusasento tai vaihda säätölevy.
Aksiaalinen välys: Mittaa vaihteen aksiaalinen liikkuvuus valintaosoittimella varmistaaksesi, että se on sallitun alueen sisällä (yleensä ≤0,1 mm). Säädä laakerin päätykannen tai etäisyysrenkaan paksuus tämän saavuttamiseksi.
Asenna tiiviste- ja päätykansi
Asenna uusi tiivistys tiiviste tai levitä tiiviste vaihdelaatikkojen päätykannen tiivistysuraan (levitä ohut kerros tasaisesti) varmistaen, että tiivistyspinta on puhdas.
Kohdista päätykannen sijaintitapit, kiristä kiinnityspultit tasaisesti (noudata diagonaalista sekvenssiä ja kiristä vääntömomentti manuaalisten vaatimusten mukaisesti) estääksesi päätykannen muodonmuutoksen.
Kun asennat luurankoöljytiivistettä, kiinnitä huomiota huulien suunnitteluun (yleensä öljykammion puolelle), painaa sitä erityisellä työkalulla paikoilleen, välttäen huulten vaurioita.
