Atlas Copco Air Compressorsin kytkentäkomponentit, I. Yleiset tyypit ja ominaisuudet

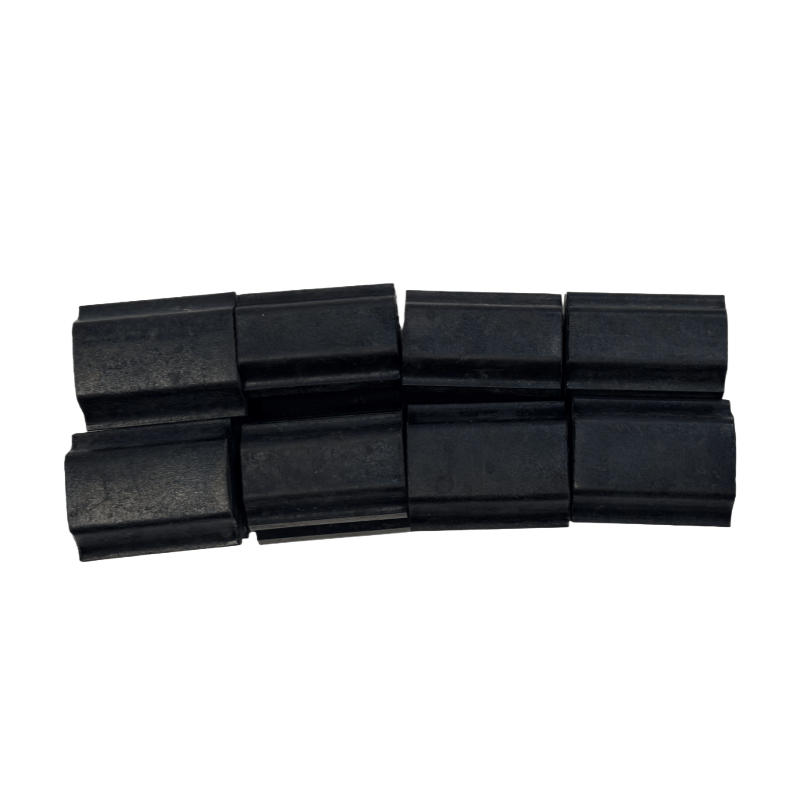

Joustava kytkentä
Rakenne: koostuu kahdesta puolikytkimestä (kytkettynä moottorin akseliin ja pääkoneen akseliin) ja elastisesta elementistä (kuten kumityyny tai polyuretaanilohko) keskellä.
Ominaisuudet: Siinä on tietyt puskurointi- ja iskunvaimennuksen ominaisuudet, se voi kompensoida pieniä aksiaali-, säteittäisiä ja kulmapoikkeamia ja sopii pienille ja keskisuurille öljy-injektoituille ruuvikompressoreille (kuten GA 11-75KW -sarja).
Edut: Yksinkertainen asennus ja huolto, edulliset kustannukset ja voivat vähentää värähtelyn vaikutusta moottoriin ja pääkoneen.
Kalvon kytkentä
Rakenne: Vääntömomentti siirretään metallikalvon (yleensä ruostumattomasta teräksestä) kautta ilman joustavan elementin kulumisen ongelmaa.
Ominaisuudet: Korkea tarkkuus, korkea jäykkyys, pienemmällä sallitulla poikkeama-alueella, mutta suurella siirtotehokkuudella (lähes 100%), kestävä korkeille lämpötiloille ja öljyn saastumiselle, joka sopii suuriin tai korkeapaineisiin malleihin (kuten GA 90kW ja enemmän sarjoja, ZR-matalapainesarja).
Edut: Pitkä käyttöikä, kulumisosien usein vaihtaminen, joka sopii jatkuviin korkean kuormituksen skenaarioihin.
Hydraulinen kytkentä
Rakenne: Virta välitetään nesteen (yleensä öljyn) kautta, mukaan lukien pumppupyörä, turbiini ja ohjauspyörä jne.
Ominaisuudet: Se voi saavuttaa joustavan käynnistyksen, vähentää moottorin lähtövirtaa, suojata automaattisesti ylikuormituksen tapauksessa, joka sopii joihinkin erityisiin malleihin, jotka vaativat usein aloituspisteen tai kuormituksen vaihtelut.
Edut: Suojaa moottoria ja pääkoneita iskukuormilta, pidentää laitteiden käyttöikää.
II. Ydintoiminnot
Tehonsiirto: Stabiloi moottorin kiertotehon voimansiirron pääkoneelle varmistaen pääkoneen roottorin normaalin toiminnan.
Poikkeamakorvaus: Vähentää vähäisiä aksiaali-, säteittäisiä ja kulmaisia väärinkäytöksiä asennuksen aikana, vähentää väärinkäytön aiheuttamaa lisästressiä.
Puskurointi ja iskunvaimennus: Absorboi värähtely ja isku toiminnan aikana, vähentää kohinaa ja suojaa avainkomponentteja, kuten moottoria ja pääkoneen laakereita.
Ylikuormitussuojaus: Jotkut tyypit (kuten hydrauliset kytkimet, leikkaustapit) katkaisevat tai liukuvat ylikuormituksen tapauksessa, mikä estää moottorin tai pääkoneen vaurioitumisen ylikuormituksen vuoksi.
III. Ylläpito- ja vikadiagnoosi
Päivittäinen tarkastus
Tarkkaile säännöllisesti, onko kytkennyksessä epänormaalia tärinää, melua tai öljyvuotoa (hydraulisia kytkimiä varten).
Tarkista, ovatko elastiset elementit (kuten kumityynyt) ikääntyviä, halkeilevia vai kuluneita, ja onko metallikomponenteilla halkeamia vai muodonmuutoksia.
Varmista, että kytkentäsuojapeite on ehjä estämään pyörivien osien paljastamisen ja turvallisuusonnettomuuksien aiheuttamisen.
Kohdistuskalibrointi
Kytkentäkomponenttien asentamisen tai vaihdon jälkeen on suoritettava tarkka kohdistuskalibrointi (ehdotettu käyttämään lasersuojauslaitetta); Muutoin se johtaa pääkoneen kytkennän, laakereiden lämmittämisen, laakereiden lämmityksen tai epänormaalin kohinan ennenaikaiseen kulumiseen.
Kun olet juoksunut tietyn ajanjakson (kuten kuuden kuukauden välein), tarkista kohdistus, joka estää pohja -asutuksen tai löysien pulttien aiheuttamat poikkeamat.
Yleiset viat ja käsittely
Epänormaali värähtely / melu: lähinnä johtuen liiallisesta aksiaalisesta, säteittäisestä tai kulmasta kohdistuksen väärinkäytöstä tai elastisten elementtien vaurioista vaativat elementtien uudelleenkalibrointia tai korvaamista.
Tehonsiirtovaurio: Voi johtua kalvon murtumasta, elastisesta lohkojen irrottamisesta tai leikkaustapin murtumasta, vaativat koneen pysäyttämisen vastaavien komponenttien tarkistamiseksi ja vaihtamiseksi ja tutkitaan myös ylikuormituksen syytä.
Korkea lämpötila: Yleensä huonon kohdistuksen tai riittämättömän voitelun vuoksi (hydraulisten kytkinten kohdalla) vaativat kohdistuksen kalibroinnin tai työnesteen täydentämisen / korvaamisen.
Kytkentäkomponenttien valinta
Kytkentäkomponenttien (kuten reiän halkaisija, vääntömomentin) tekniset tiedot on vastattava moottorin ja pääkoneen akselin halkaisijaa ja tehoa. Alkuperäisiä Atlas Copco -tarvikkeita on suositeltavaa käyttää mittasuunnitelman ja materiaalien luotettavuutta, välttäen huonompia lisävarusteiden aiheuttamia laitteita.
