Päätyypit ja sovellukset
Joustava kytkentä

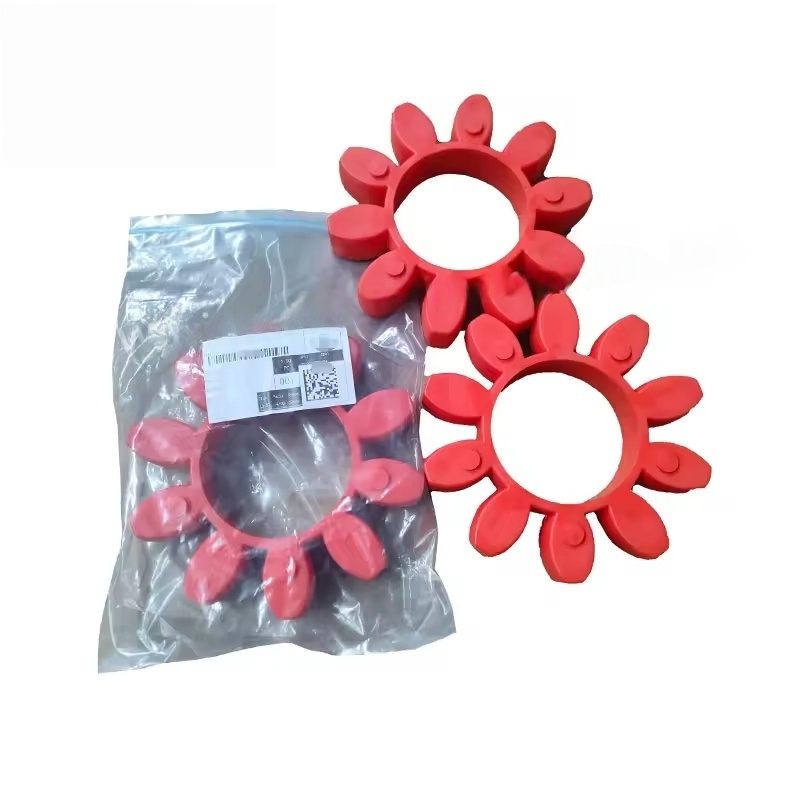

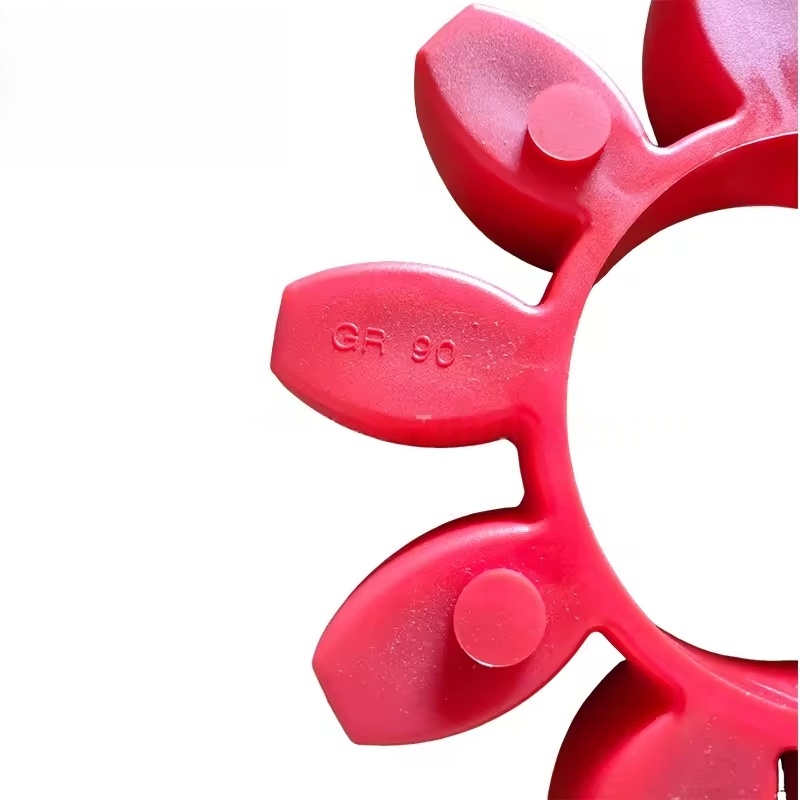

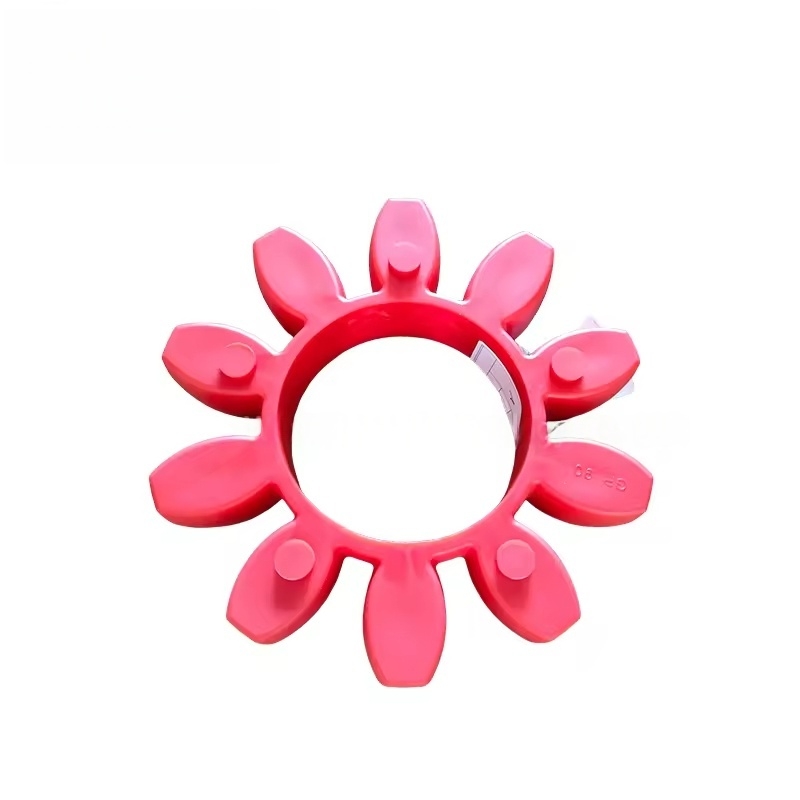

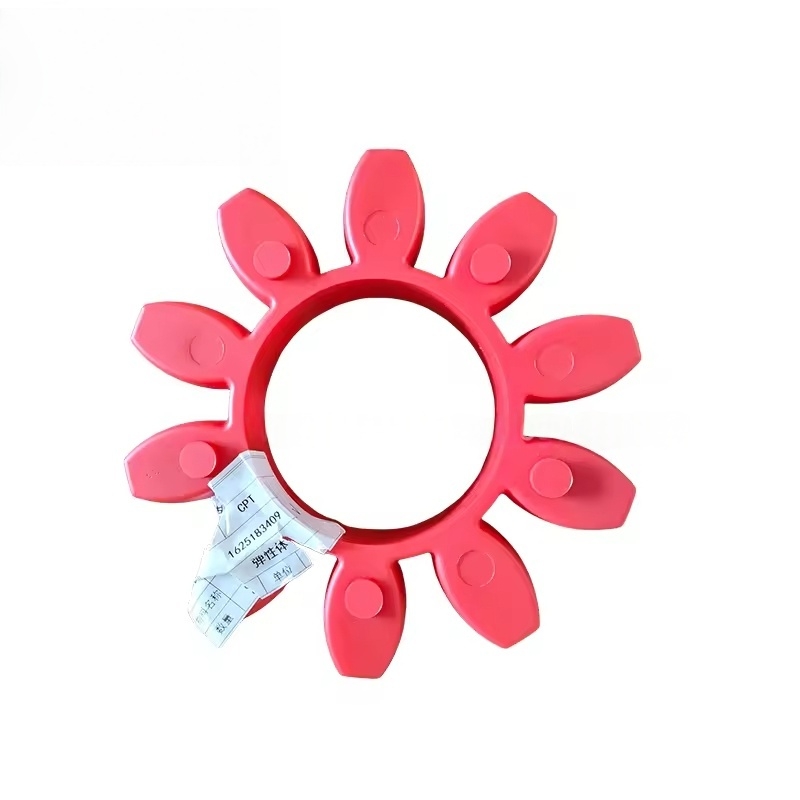

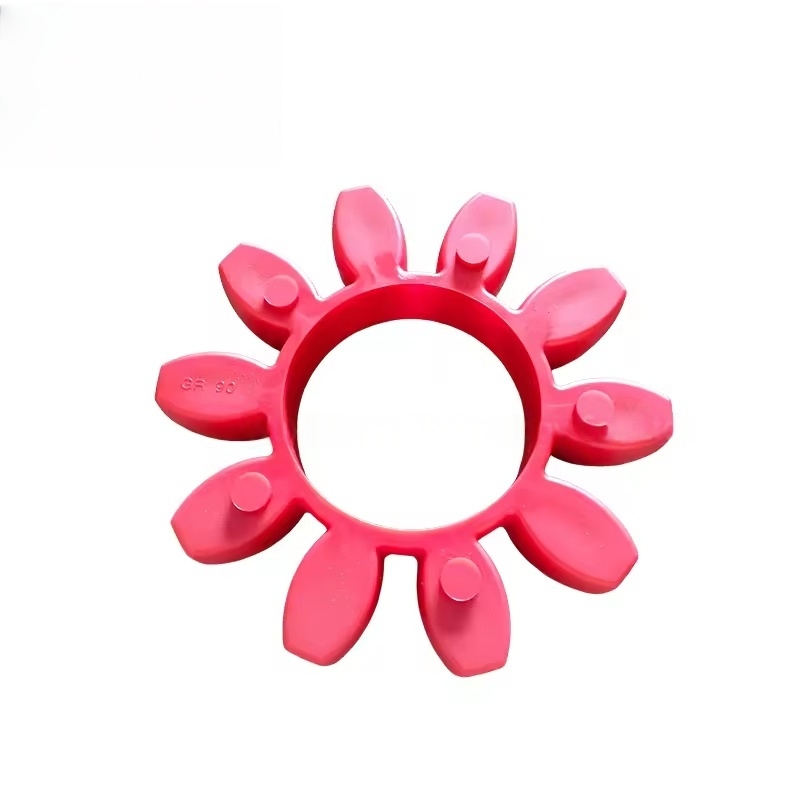

Yleisin tyyppi: Käytetään laajasti pienissä ja keskisuurissa ruuvi-ilmakompressoreissa (kuten GA-sarjassa), jotka koostuvat kahdesta puolikytkimestä ja välilastisesta elastisesta rungosta (valmistettu kumista tai polyuretaanista).
Ominaisuudet:
On tietty joustavuus, joka kykenee absorboimaan asennuspoikkeamia moottorin ja pääyksikön välillä (aksiaalinen, radiaalinen ja kulma).
Vähentää värähtelyvaihteistoa, vähentää käyttöä ja suojaa moottori- ja pääyksikön laakereita.
Yksinkertainen rakenne, helppo huolto ja joustava runko voidaan korvata erikseen käytettäessä.
Jäykkä kytkentä
Sovellusskenaariot: Muutama suurikokoinen tai erittäin tarkka lähetysmalli. Koostuu metallisista jäykistä liitäntäkomponenteista.
Ominaisuudet:
Ei joustavaa kompensointiomahdollisuutta, joka vaatii erittäin korkeaa koaksiaalisuutta moottorin ja pääyksikön välillä.
Korkean vääntömomentinsiirto, joka sopii suuritehoisiin malleihin, mutta tiukat asennustarkkuuden vaatimukset.
Kalvon kytkentä
Sovellusskenaariot: Jotkut huippuluokan tai laajamittaiset yksiköt. Käyttämällä metallikalvoja elastisena elementtinä.
Ominaisuudet:
Kestävä korkeille lämpötiloille ja öljyn saastumiselle, pitkä käyttöikä, sopiva ankariin olosuhteisiin.
Pystyy kompensoimaan tiettyjä poikkeamia säilyttäen samalla korkean lähetystarkkuuden. Ydintoiminto
Vääntömomentin siirto: Siirrä moottorin pyörimiteho tehokkaasti kompressorin pääyksikköön pääyksikön normaalin toiminnan varmistamiseksi.
Poikkeamakorvaus: Mahdollistaa pienen asennuspoikkeaman moottorin ja pääyksikön välillä (kuten lämpötilan muutosten tai värähtelyn aiheuttama siirtymä), välttäen komponenttien vaurioita jäykän jännityksen vuoksi.
Tärinän eristäminen: Absorboi värähtelyt elastisten elementtien läpi, vähentää värähtelyn voimansiirtoa moottorin ja pääyksikön välillä ja pidentää laitteiden käyttöiän.
Ylikuormitussuojaus: Joidenkin kytkinten elastisella kehon suunnittelulla on ylikuormituskatkotoiminto moottorin tai pääyksikön vaurioiden estämiseksi hetkellisen ylikuormituksen vuoksi.
Yleiset viat ja vaihtosignaalit
Vika -ilmenemismuodot:
Epänormaali värähtely tai epänormaali melu tapahtuu toiminnan aikana (kuten metallivaikutusäänet, korkeataajuiset äänet).
Joustava kehon halkeilu, kuluminen tai ikääntyminen (ilmenee pintahalkeamina, kovuus muuttuu).
Kytkentäpulttien löystyminen tai murtuma.
Moottori ja pääyksikkö eivät ole koaksiaalisia, aiheuttaen kytkennän kulumista tai ylikuumenemista.
Vaihto -ajoitus:
Kun joustava runko osoittaa ilmeistä kulumista, halkeamia tai ikääntymistä.
Kun kytkennän komponentit (kuten puolikytkentä) osoittavat muodonmuutoksia, halkeamia tai lankavaurioita.
On suositeltavaa tarkastaa ja korvata kulumisolosuhteiden mukaan suurten laitteiden ylläpidon aikana (yleensä 20 000 - 30 000 tunnin käytön jälkeen).
Vaihto- ja huoltotoimenpiteet
Alkuperäiset tehdasosat suositeltavat: Atlas -kopko -kytkentäjen mitat, materiaalit ja tarkkuus vastaavat tiettyjä malleja (kuten eri tehon GA -sarjojen kytkentäjen eritelmät ovat erilaisia), ja vain alkuperäisiä tehdasosoja on käytettävä värähtelyn tai siirtovirheiden välttämiseksi koon epäsuhta.
Asennustarkkuus:
Korjattaessa moottorin ja pääyksikön koaksiaalisuus tarkasti (säteittäisten ja aksiaalipoikkeamien on yleensä oltava ≤ 0,1 mm), mittaa valintaosoittimella jne.
Kun asennat joustavaa runkoa, varmista vääristymä ja kiristä pultit tasaisesti määritettyyn vääntömomenttiin.
Säännöllinen tarkastus:
Tarkista elastisen rungon kunto, pulttien kireys ja käyttölämpötila päivittäisen ylläpidon aikana.
Pysäytä kone ajoissa, kun epänormaali värähtely havaitaan ja tarkista se viipymättä vian laajenemisen välttämiseksi.
