Ydintoiminnot ja työskenaariot
Paineenhelpotussuojaus: Kun ilmakompressori pysähtyy, masentuu tai kokee ylipaineen, komponentti aktivoi automaattisesti ja vapauttaa nopeasti pääyksikön, öljyerottimen tai putkilinjan jäännöspaineen (yleensä vähentynyt alle 1-2 baariin), välttäen henkilöstön riskin, joka on joutunut kosketukseen korkean paineen komponenttien kanssa ylläpidon aikana.
Aputeriaalinen purku: purkamisprosessin aikana se toimii yhdessä imuventtiilin kanssa, vähentää pääyksikön kuormaa, vähentää energiankulutusta ja pidentää moottorin käyttöikää.
Sovellettavat skenaariot: Soveltuu pienille ja keskisuurille ruuviruuvikompressoreille (virta, joka vaihtelee välillä 15-160 kW), jota yleisesti löytyy putkilinjajärjestelmissä ilmavarastointialon sisääntulossa, öljyerottimen poistoaukossa tai pääyksikön pakokaasupäässä.
Komponenttien koostumus ja rakenteelliset ominaisuudet

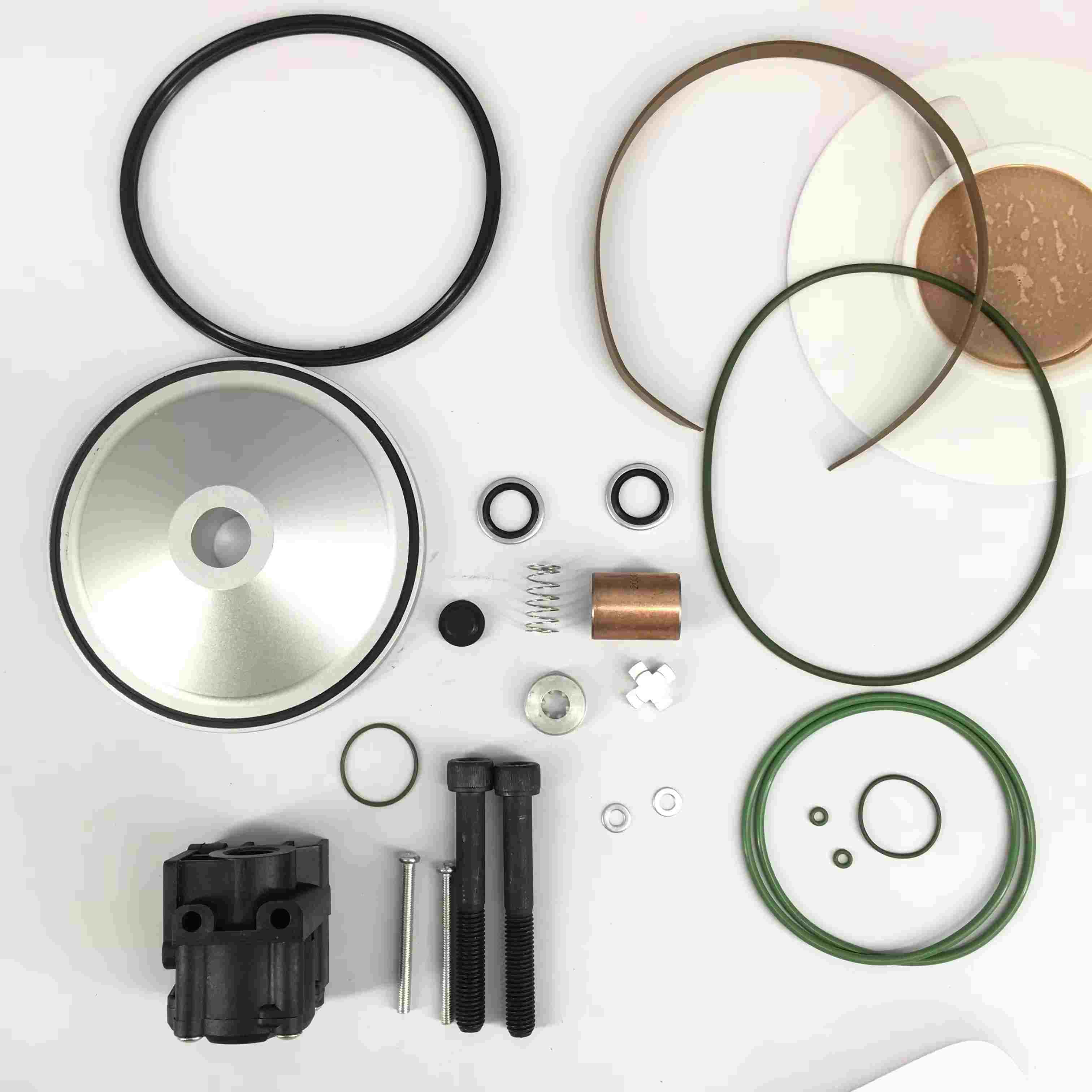

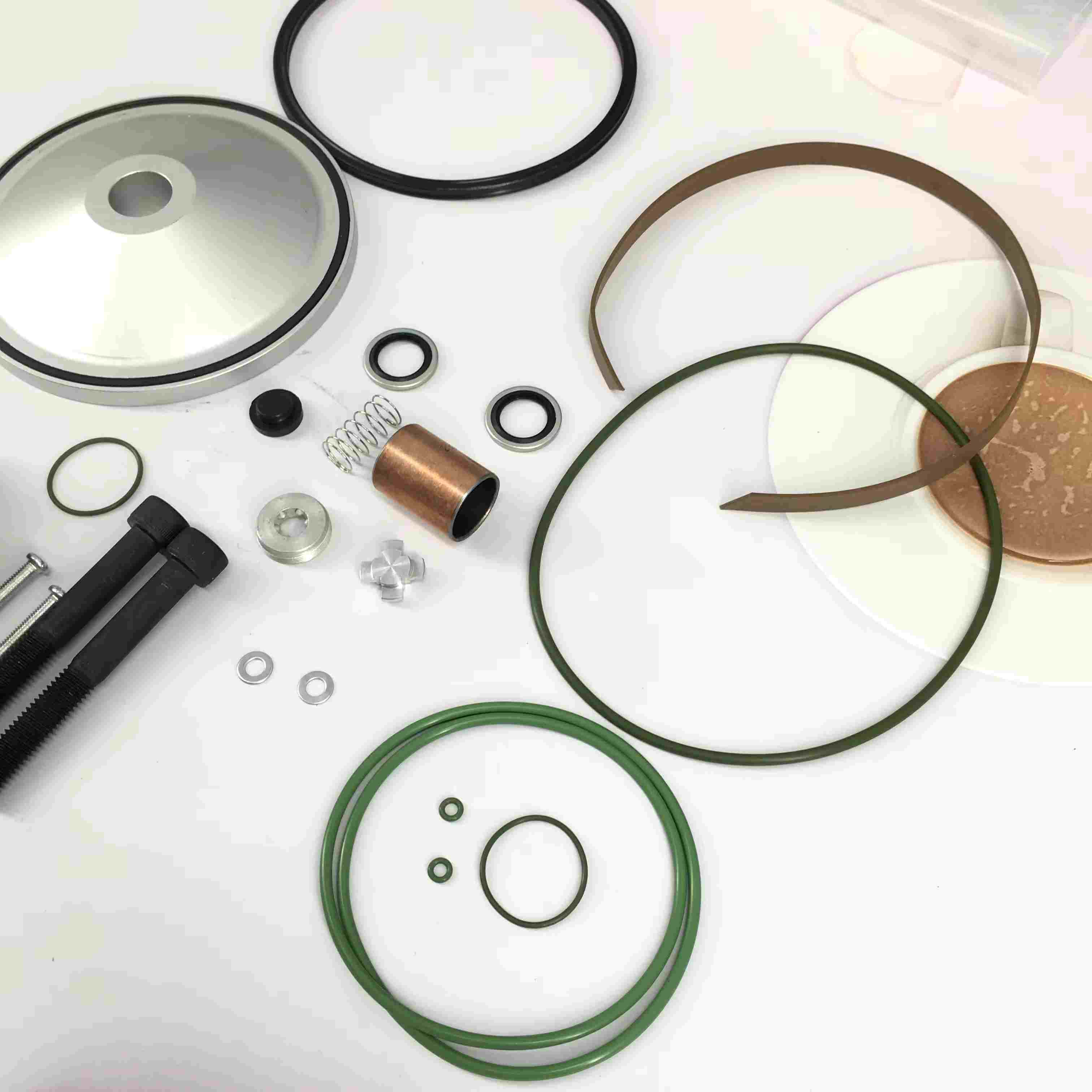

Pääkomponentit: Sisältää tyypillisesti paineenalennusventtiilin rungon, venttiilin ydin (mäntätyyppi tai kalvotyyppi), palauta jouset, tiivisteet (O-rengas, venttiilin istuin), ohjausrajapinta (kuten sähkömagneettisen venttiilin rajapinta) ja asennuslisävarusteet (pultit, sulakkeet). Työperiaate:
Normaalin käytön aikana jousvoima aiheuttaa venttiilin ytimen sulkemisen ylläpitäen järjestelmäpaineen.
Kun vastaanotetaan ohjaussignaali (kuten sammutuskomento tai paineanturin signaali), sähkömagneettinen venttiili tai mekaaninen mekanismi toimii, aiheuttaen venttiilin ydin avaamaan ja vapauttamaan paineen.
Kun painevapautus on valmis, venttiilin ydin on nollattu ja suljettu jousen vaikutuksesta.
Aineelliset ominaisuudet:
Venttiilirunko on valmistettu valuraudasta tai alumiiniseoksesta (kevyt suunnittelu), joka pystyy kestämään järjestelmäpainetta (tyypillisesti ≤ 16 bar) ja lämpötilaa (≤ 120 ℃).
Venttiilin ydin ja jousi on valmistettu ruostumattomasta teräksestä, korroosion kestäviä ja luotettavan toiminnan varmistamista.
Tiivistyselementti on valmistettu öljynkestävästä kumista (kuten nitriilikumista), joka sopii kompressoriöljyyn ja korkean lämpötilan ympäristöihin.
Yhteensopivien komponenttien yhteensopivuusominaisuudet:
Monimerkkisten yhteensopivuus: Suunniteltu valtavirran ruuviruuvin kompressorien (kuten rajapinta kierret G1/2 "ja G3/4"), ohjausmenetelmien (pneumaattiset tai sähkö) ja voidaan korvata suoraan alkuperäisillä tehdaskomponenteilla muuttamatta putkistoa.
Parametrien sovittaminen: Aukkopaine (tyypillisesti 0,5 - 2 bar säädettävä) ja paineen helpotusvirtausnopeus ovat lähellä alkuperäisen tehdasventtiilin virtausta, varmistaen paineen helpotuksen nopeuden ja järjestelmän yhteensopivuuden välttäen hitaan paineen lievittämisen, joka aiheuttaa sammutusviiveitä tai nopeaa paineen helpotusta, joka laukaisee putkilinjan värähtelyn.
Talous ja käytännöllisyys: Hinta on alhaisempi kuin alkuperäisten tehdaskomponenttien, ja jotkut tuotemerkit tarjoavat yleisiä malleja, vähentäen varaosien varastokustannuksia, jotka sopivat pienten korjausyritysten tai laitteiden käyttäjien päivittäiseen huoltoon.
Valinta- ja asennusvarotoimet:
Parametrien vahvistus:
Vastaa ilmakompressorin (kuten 10 bar, 13 bar -mallia), rajapinnan eritelmien (kierteisen tyypin ja koko) ja ohjausmenetelmän (kuten 24 V: n sähkömagneettinen venttiilin ohjaus tai pneumaattinen ohjaus) käyttöpaine.
Vahvista paineen lievittämisen putkilinjan halkaisija varmistaaksesi, että komponenttivirta täyttää järjestelmän paineenalennusvaatimukset (välttämällä pitkän paineenalennusajan riittämättömän virtauksen vuoksi).
Asennusmääritykset:
Asenna venttiilin rungon nuolen ilmaisun mukaan varmistaen paineenvapautuksen oikea suunta.
Puhdista putkirajapinta, tarkista tiivistyspinta ja vaihda uusi tiivistyselementti (vanhojen tiivisteiden aiheuttamien vuotojen välttämiseksi).
Ohjauspiiri (kuten sähkömagneettinen venttiilin johdotus) on kytkettävä oikein varmistaaksesi, että signaali laukaisee paineen lievittämisen normaalisti.
Virheenkorjaus ja testaus:
Asennuksen jälkeen laukaisee paineenalennustoiminnon manuaalisesti tarkistaaksesi, onko aukko sileä, tiiviste on luotettava (ei jatkuvaa vuotoa).
Testaa paineen lievittämisaika (tyypillisesti 3 - 10 sekuntia, säädetty järjestelmän määrän mukaan) varmistaen, että se täyttää laitteen turvallisuusvaatimukset.
