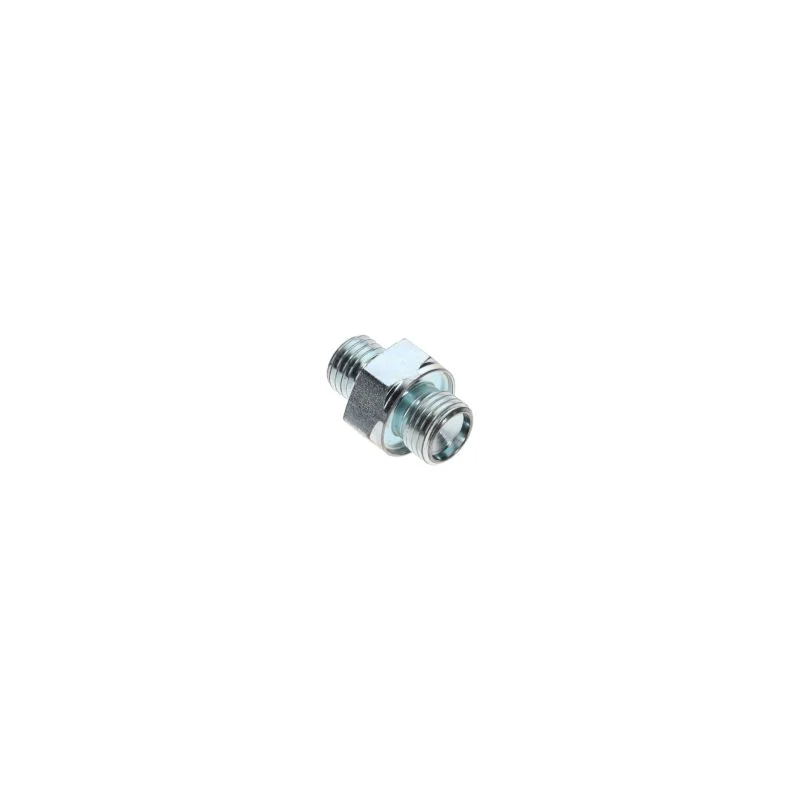

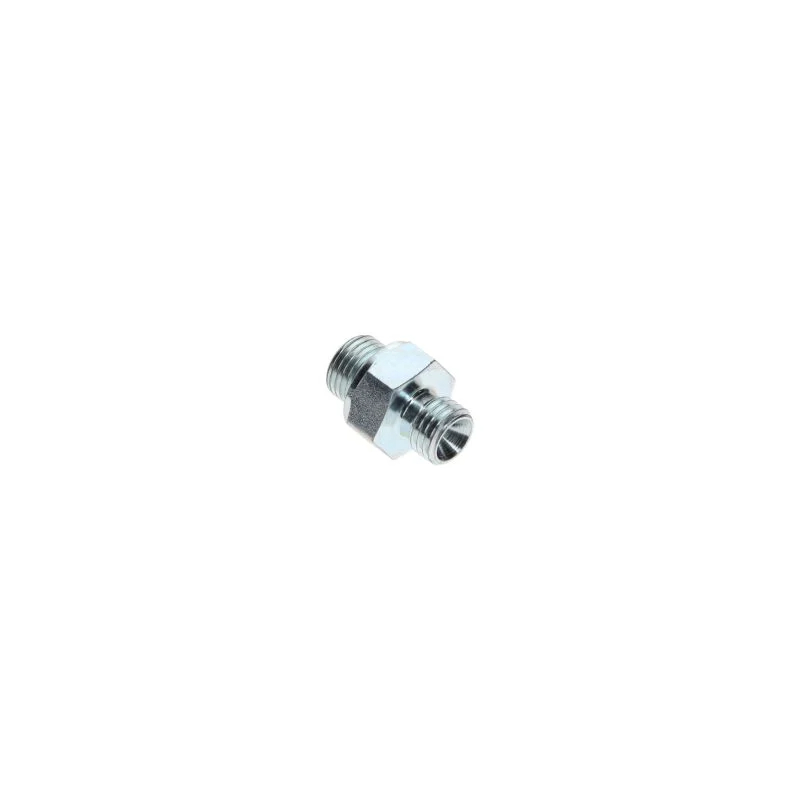

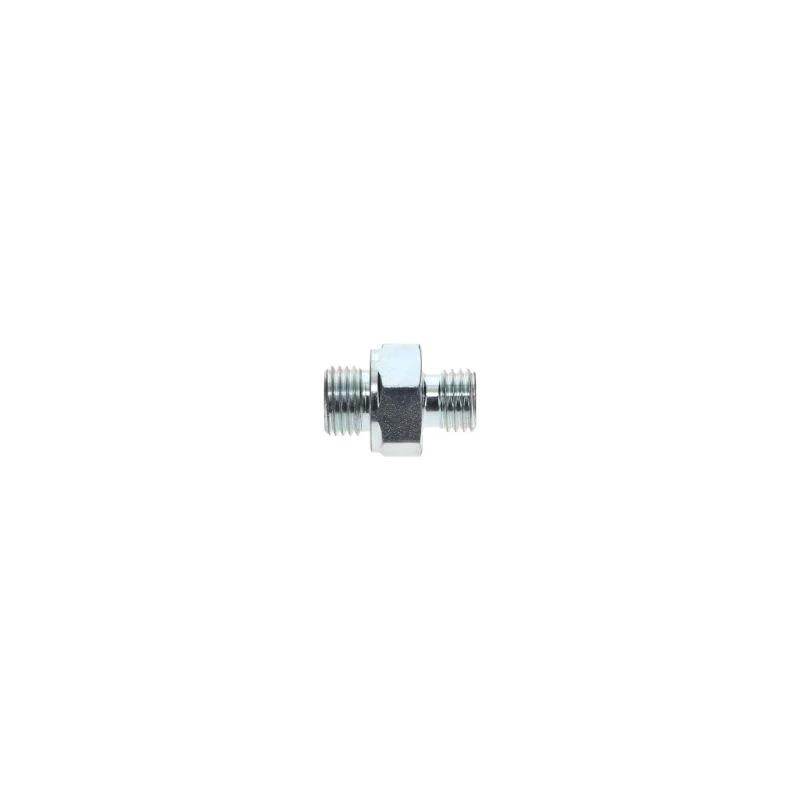

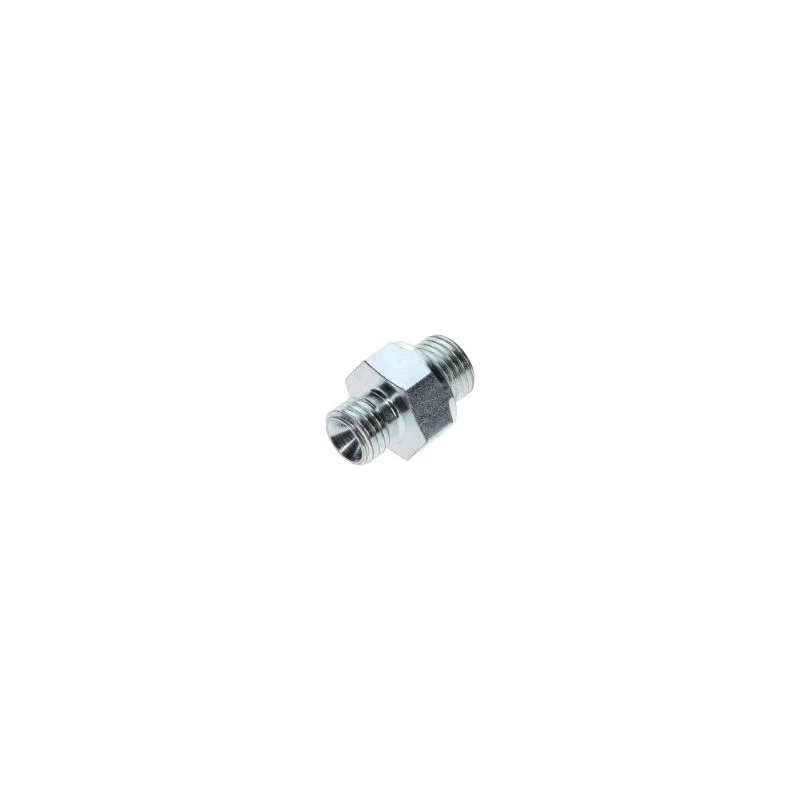

Atlas Copco -kiinnike
I. Perusparametrien merkitykset
M12: osoittaa, että pultin nimellinen halkaisija on 12 mm (langan pää halkaisija, joka on ulkorainan suurin halkaisija).
1,5: osoittaa, että sävelkorkeus on 1,5 mm (kahden viereisen kierteen välinen aksiaalinen etäisyys), joka on hienovarainen tyyppi (M12: n pääkorkeus on 1,75 mm).
Hienokannat-ominaisuudet: Verrattuna karkeaan kierteeseen, M12 × 1,5: llä on enemmän lankahampaita ja parempaa itselukin suorituskykyä, joka sopii skenaarioihin, jotka vaativat loosointia, tiivistämistä tai silloin, kun tilaa on rajoitettu (kuten ilmakompressorien korkeapainekomponenttien kytkentä vähentämään värähtelyä).
II. Yleiset materiaalit ja lujuusluokat
Ilmakompressorin pulttien on kestettävä värähtely, lämpötilan muutokset (normaalista lämpötilasta yli 150 ℃) ja tiettyyn esikuormaan. Materiaalin ja lujuuden valinta on ratkaisevan tärkeää:
Materiaali:
Normaaliolosuhteet: Lähenhiilinen teräs (kuten Q235), keskihiilinen teräs (kuten 45 teräs), soveltuu ei-korroosio- ja vähähenkilöstöalueille.
Vakavat olosuhteet (korkea lämpötila, kosteus, öljysumu): seosteräs (kuten 40cr, 35crmo), korkea lujuus, väsymiskestävyys; Ruostumaton teräs (kuten 304, 316), korroosiokestävä, sopii öljytöntä ilmakompressoreille tai elintarvikelaatuisille ilmakompressoreille.
Vahvuusluokat:
Esimerkki merkinnällä: 8,8 luokkaa, 10,9 luokkaa (pultinpäässä on yleensä merkintä).
Merkitys: Luku ennen desimaalikohtaa × 100 on vetolujuus (MPA), lukumäärän jälkeen desimaalikohta × 10 on saantosuhde (saantolujuus / vetolujuus).
8.8 -luokka: Vetolujuus 800MPA, Saantolujuus 640MPA, soveltuu keskikokoisiin kuormituksiin (kuten ilmakompressorin kotelon kytkentä).
10.9 Aste: Vetolujuus 1000mPa, Saantolujuus 900MPA, sopii korkeisiin kuormituksiin (kuten sylinterin pään ja sylinterin rungon kytkentä korkeapaineasennoissa).
III. Päätyyppi- ja loosing-menetelmä
Päätyyppi: Valitse asennustilan ja työkalujen yhteensopivuuden perusteella:
Hexagon Head (yleisin): Ulkoinen kuusikulmiopää (GB/T 5782 Koko säie, GB/T 5783 -jakso), sopii kiristämiseen jakoavaimella, jota käytetään laajasti.
Sisäinen kuusikulmiopää: Pää on sisäinen kuusikulmainen reikä, joka sopii alueille, joilla on kapea tila (kuten ilmakompressorin sisäinen putkilinjan kiinnitys), jolla on suurempi kiristysmomentti.
LOOSENTIMINEN TOIMITUS: Ilmakompressorin käytön aikana värähtely on suuri, tarvitaan ylimääräistä loosointia:
Kevään pesukone: Luottaen joustavaan muodonmuutokseen esikuorman tuottamiseksi estämällä löysäämistä (käytetään yleisesti yksinkertaisissa olosuhteissa).
Loosenssien vastainen mutteri: Nylonrenkaalla (nylon lukitusmutteri) tai metalli-insertillä kitkavoiman kautta löysäämisen estämiseksi, joka sopii korkeataajuisiin värähtelyasentoihin.
Kierekieli: Levitä anaerobinen liima (kuten Loctite 243) kierteen pinnalle kovettumisen jälkeen, muodostaa tarttuva voiman, irrotettava ja luotettava loosingin vastainen.
