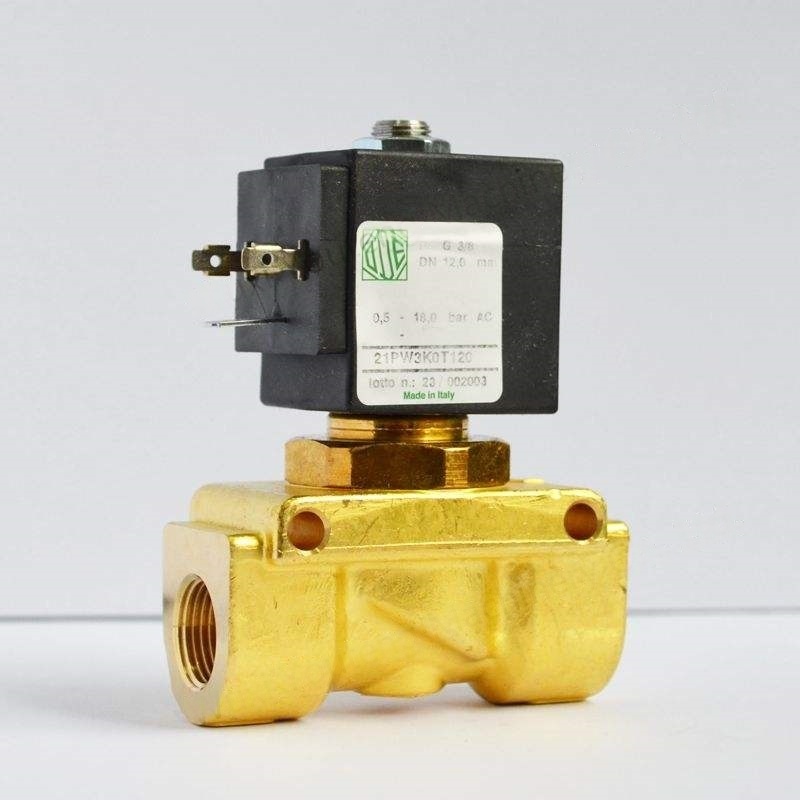

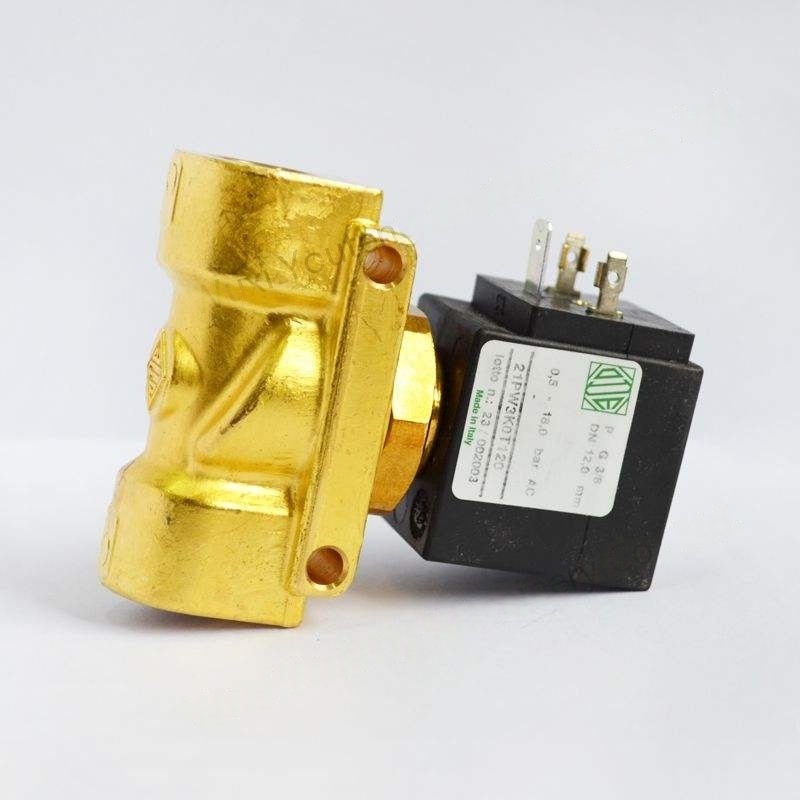

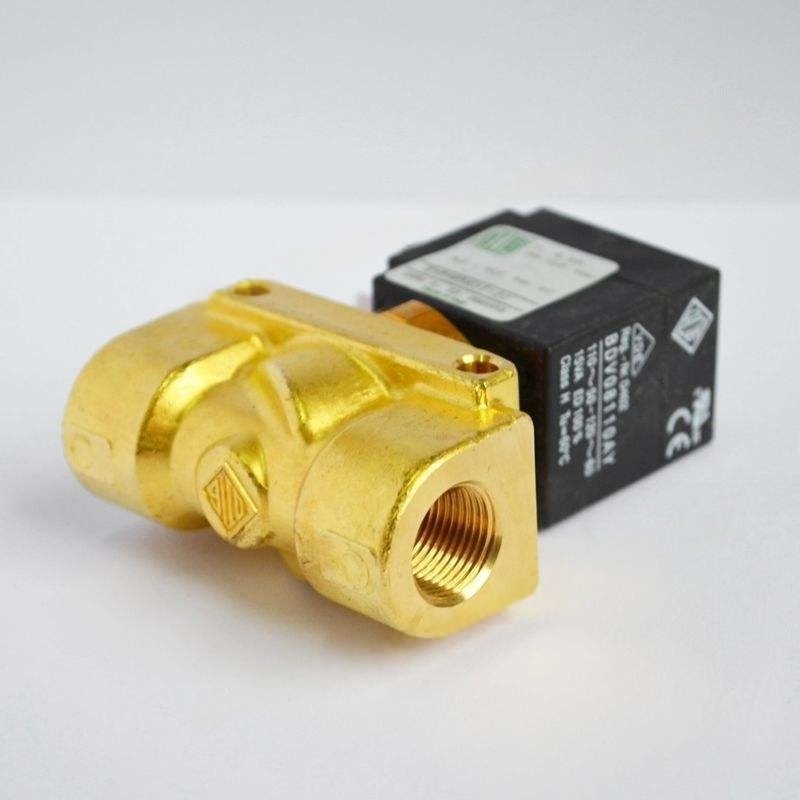

Atlas Copco -invertterin solenoidiventtiili GA37VSD -metallimalli 1089058009 teollisuuskompressoreille

Päätoiminnot ja tarkoitukset

Dynaaminen paineen säätely

Muuttuvan taajuusilmakompressori säätää moottorin nopeutta reaaliajassa kysynnän mukaan kaasua kuluttavassa päässä, kun taas muuttuvan taajuuden solenoidiventtiili reagoi synkronisesti ohjausjärjestelmän signaaleihin. Säätelemällä imutilavuus (esimerkiksi saannin venttiilin avausasteen hallinta ja paluuöljyn tilavuus, järjestelmän paine ylläpidetään aina asetusalueella, välttäen kuormitusten vaihtelujen aiheuttamia painopisteitä.

Kytkentä / purkaminen

Kun kaasun kysyntä muuttuu, solenoidiventtiili vastaanottaa ohjeita muuttujan taajuusohjaimelta ja vaihtaa venttiilin tilan nopeasti:

Kuormitettaessa imukanava avataan, jotta ilma pääsee puristuskammioon;

Kun purkautuu, imu- tai tuuletuskanava on suljettu, mikä vähentää tarpeetonta virrankulutusta.

Öljykaasun erottelun ylimääräinen ohjaus

Ruuvityyppisissä muuttuvien taajuusilmakompressorien avulla joitain solenoidiventtiilejä käytetään öljykaasun erottimen paluuöljyn virtauksen ohjaamiseen sen varmistamiseksi, että voiteluöljyn kierto vastaa puristusprosessia, mikä parantaa öljykaasun erottelun tehokkuutta.

Turvayhteys

Yhdessä paineantureihin, lämpötila -antureihin jne., Kun järjestelmässä esiintyy epänormaaleja olosuhteita, kuten ylipainetta tai ylikuormitusta, solenoidiventtiili voi reagoida nopeasti leikkaamalla saanti tai avaamalla helpotusventtiili laitteiden turvallisuuden suojaamiseksi.

Rakenne ja ominaisuudet

Nopea vaste: Hyödyntämällä korkeataajuista sähkömagneettista käyttöä, venttiilin kytkentäaika on lyhyt (yleensä millisekunnin alueella), joka pystyy täyttämään muuttuvan taajuusjärjestelmän nopean nopeuden säätelyvaatimukset.

Väliaineiden kestävyys: Venttiilin rungon materiaali on enimmäkseen kuparia tai ruostumattomasta teräksestä, ja tiivistyskomponentit käyttävät öljynkestävää ja korkean lämpötilan kestävää kumia (kuten nitriilikumia, fluororubber), joka kykenee sopeutumaan ilmakompressorin öljykaasuseoksen työympäristöön.

Sopeutumiskyky: Jännitteen tekniset tiedot ovat enimmäkseen DC24V: tä (yhteensopiva muuttuvan taajuusohjaimen kanssa), rajapinnan koko on suunniteltu ilmakompressorimallin mukaisesti suljetun yhteyden varmistamiseksi putkilinjan järjestelmään.

Pieni virrankulutussuunnittelu: Jotkut käyttävät energiansäästökeloja energiankulutuksen vähentämiseksi pitkäaikaisen voiman aikana, mikä on muuttuvan taajuusjärjestelmän energiansäästökonseptin kanssa.

Yleiset viat ja huolto

Juuttunut tai toimintahäiriö

Syyt: Paineilman öljy ja epäpuhtaudet kiinnittyvät venttiilin ytimeen tai venttiilin istuimeen aiheuttaen venttiilin avautumisen tai normaalisti sulkemisen; Kelan ikääntyminen tai löysä johdotus.

Hoito: purkaa ja puhdista venttiilin ydin ja venttiilin istuin, poista epäpuhtaudet; Tarkista kelan vastusarvo (normaalisti sen tulisi olla nimellisalueella), korjaa johdotus tai vaihtaa kela.

Vuoto

Syyt: Komponenttien tiivistyskomponentit kuluvat tai ikä tai venttiilin ytimen ja venttiilin istuimen tiivistyspinnat naarmuuntuvat.

Käsittely: Vaihda öljynkestävä tiivistyskomponentit, jauhaa ja korjata tiivistyspinta (vaihda vaikeissa tapauksissa venttiilin runko).

Vastausviive

Syyt: Venttiilin rungon sisäisen jousen epävakaa virtalähteen jännite tai väsymys.

Hoito: Tarkista virtalähdeviiva varmistaaksesi, että jännite täyttää vaatimukset; Vaihda ikääntynyt jousi.
