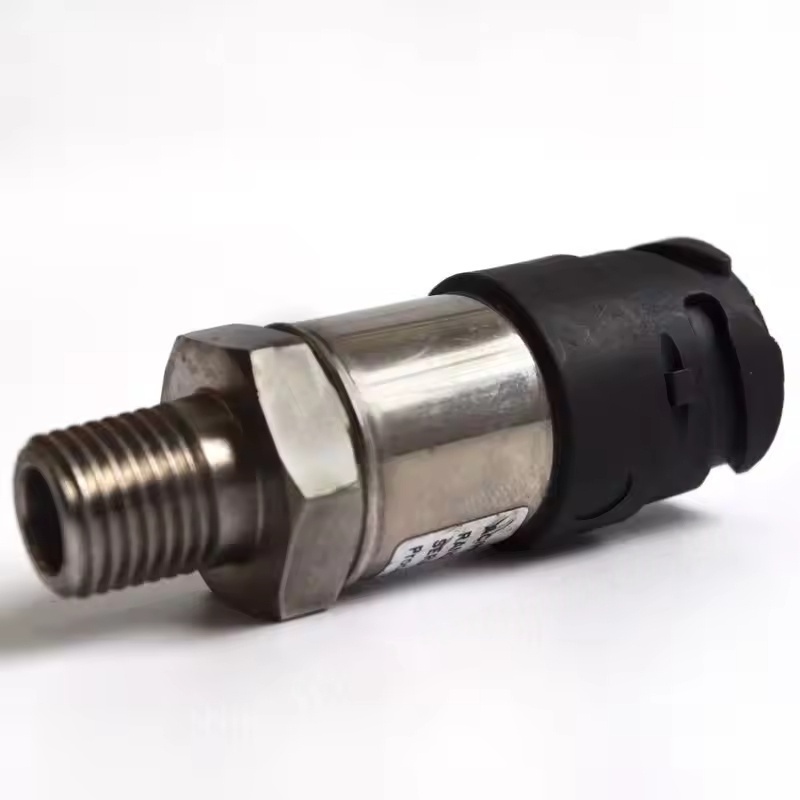

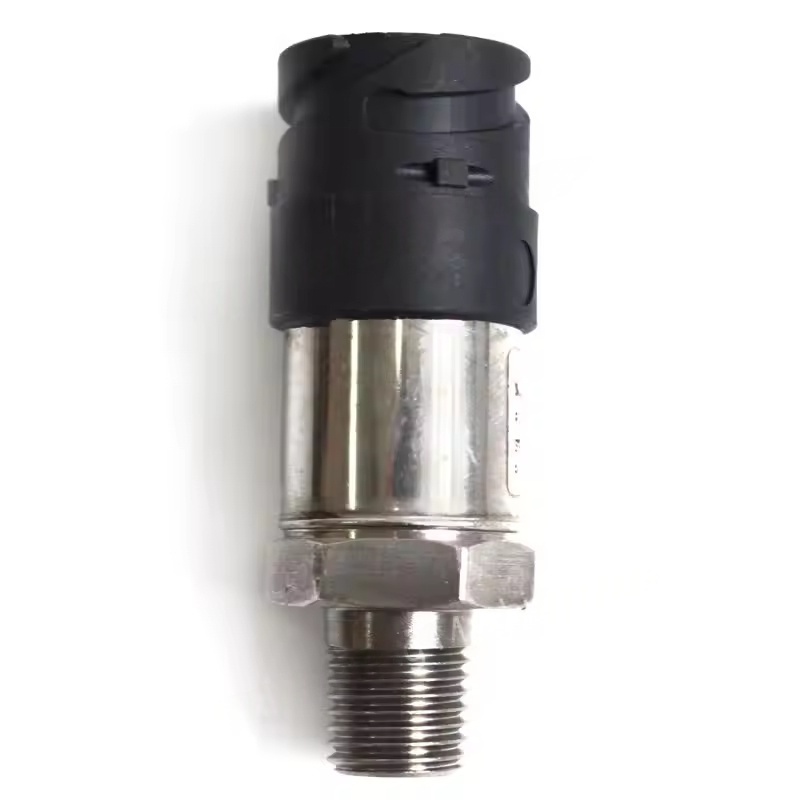

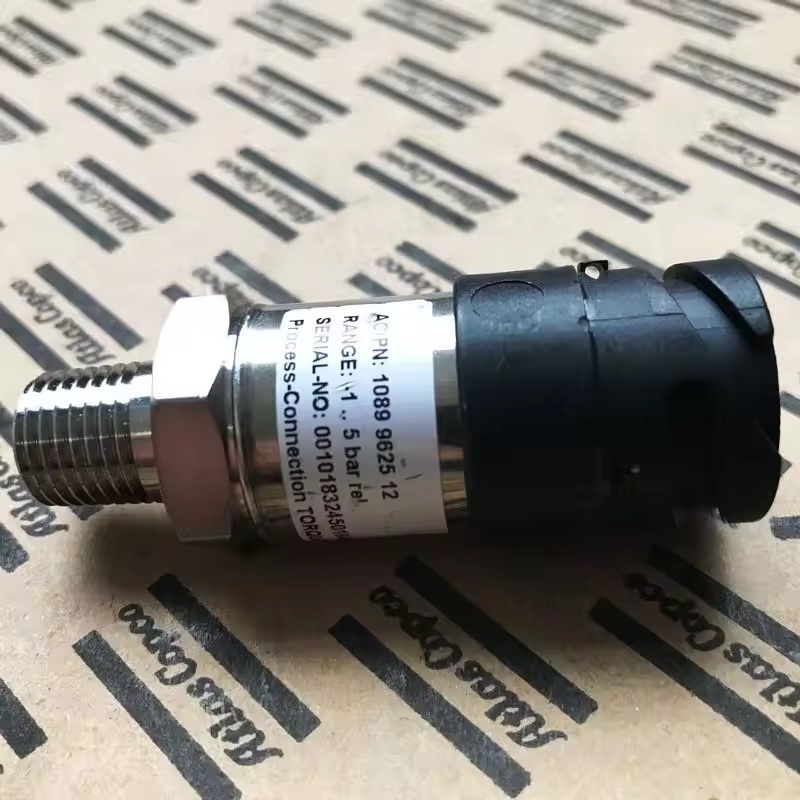

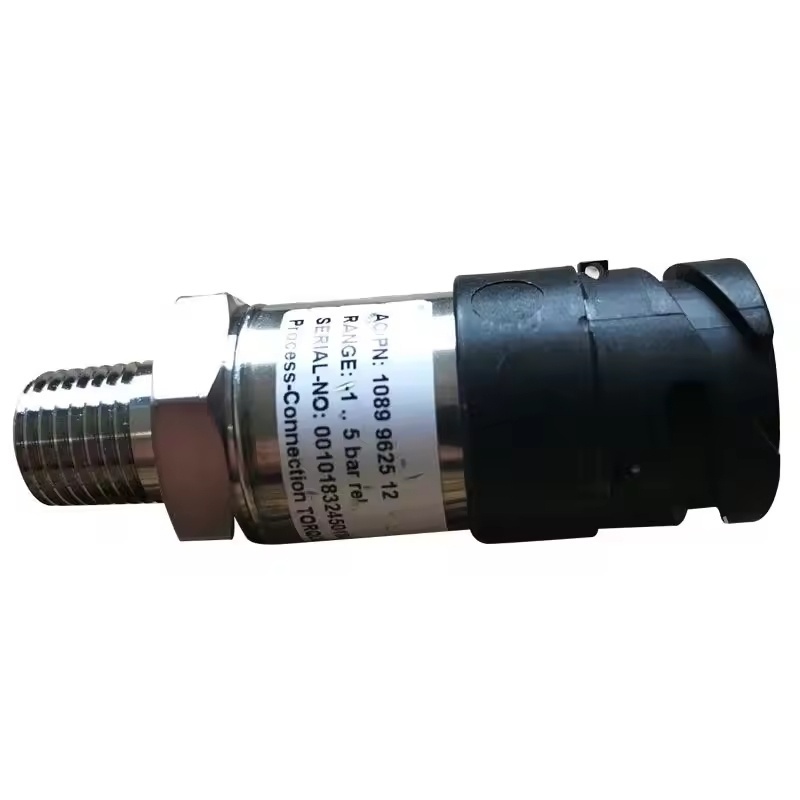

1089962513 Atlas Copco

1089962513 Atlas Copco

I. Ydintoiminto ja työperiaate - paineen seuranta

Paine-anturit on asennettu ilmakompressorin avainosiin käyttämällä sisäänrakennettuja herkkiä elementtejä paineenmuutosten tuntemiseksi ja fyysisten painesignaalien muuttamiseksi sähkösignaaleiksi. Järjestelmän ohjausjärjestelmä säätää tätä ohjausmekanismia anturilta vastaanotettujen painekignaalien perusteella, jotta ilmakompressorin lastaus-/purkamistilaa ja imutilavuutta voidaan säätää:

Kun paine saavuttaa asetetun yläraja -arvon, purkamismekanismi käynnistyy, pysäyttää imu tai vähentää lähtöä;

Kun paine laskee asetettuun alaraja -arvoon, lastausprosessi alkaa palauttaen normaalin kaasun syöttö.

Turvasuoja

Jotkut paineanturit voivat laukaista sammutussuojan, kun järjestelmäpaine on epänormaalin korkea, jotta estävät ylipaineen aiheuttamat laitteiden vauriot. 2. Yleiset tyypit ja asennuspaikat

Pakokaasupaine -anturi: Asennettu kompressorin pakoporttiin, tarkkailemalla paineilman lähtöpainoa, se on yksi ydinpaine -antureista.

Öljykaasuerotinpaine-anturi: Paineeron tarkkailu ennen öljynsuodatinta ja sen jälkeen sen määrittämiseksi, onko öljysuodatin tukkeutuneita.

INTOKE Paine -anturi: Joissakin malleissa sitä käytetään imuportin paineen seuraamiseen, mikä auttaa säätämään imuventtiilin avautumisastetta.

Erilaisten ilmakompressorien anturimallit ja asennuspaikat vaihtelevat hiukan, ja ne on sovittava tiettyyn malliin. 3. Vika -ilmenemismuodot ja vaikutukset anturin vikaantumiseen

Epänormaali painesignaali: Jos näytetty arvo ei vastaa todellista painetta, se aiheuttaa ohjausjärjestelmän tekevän virheellisiä arvioita, mikä johtaa ilmakompressorin usein kuormitukseen/purkamiseen, käynnistykseen tai epänormaaliin sammuttamiseen.

Signaalin keskeyttäminen: Painesignaalin ulostulon täydellinen puuttuminen voi johtaa laitteiden hallinnan menetykseen.

Tarkkuus

Pitkäaikaisen käytön jälkeen tarkkuus voi vähentyä aiheuttaen poikkeamia paineenhallinta-alueella, mikä vaikuttaa kaasun tarjonnan stabiilisuuteen tai lisää energiankulutusta. Fyysiset vauriot

Tärinän, korkean lämpötilan tai keskisuurten korroosion vuoksi anturin kotelo- tai liitäntäliittimet voivat vaurioitua, mikä johtaa epänormaaleihin signaaleihin.

Iv. Huolto- ja vaihto -avainpisteet säännöllinen kalibrointi

Laitteiden ylläpitosyklin mukaan paineanturi kalibroidaan mittaustarkkuuden varmistamiseksi.

Tarkastus ja puhdistus

Tarkista säännöllisesti, onko anturin johdotus löysä vai ikääntynyt, ja onko rajapinta vuotanut; Puhdista öljy tahrat ja pöly anturin pinnalle korroosion tai huonon lämmön hajoamisen estämiseksi.

Korvaavat varotoimet

On tarpeen valita anturi, joka vastaa alkuperäisiä tehdasmäärityksiä. Ilmakompressorin erityinen malli voi varmistaa yhteensopivuuden;

Leikkaa ennen vaihtoa virtalähde ja vapauta järjestelmäpaine vaarallisten toimintojen välttämiseksi paineen alla;

Asennuksen jälkeen suorita painekoe normaalin signaalin lähetyksen vahvistamiseksi.
