ATLAS COPCO EWD75 Elektroninen tyhjennysventtiilin huoltopakkaus Ruuvin ilmakompressorin teollisuusosan malli 2901063520

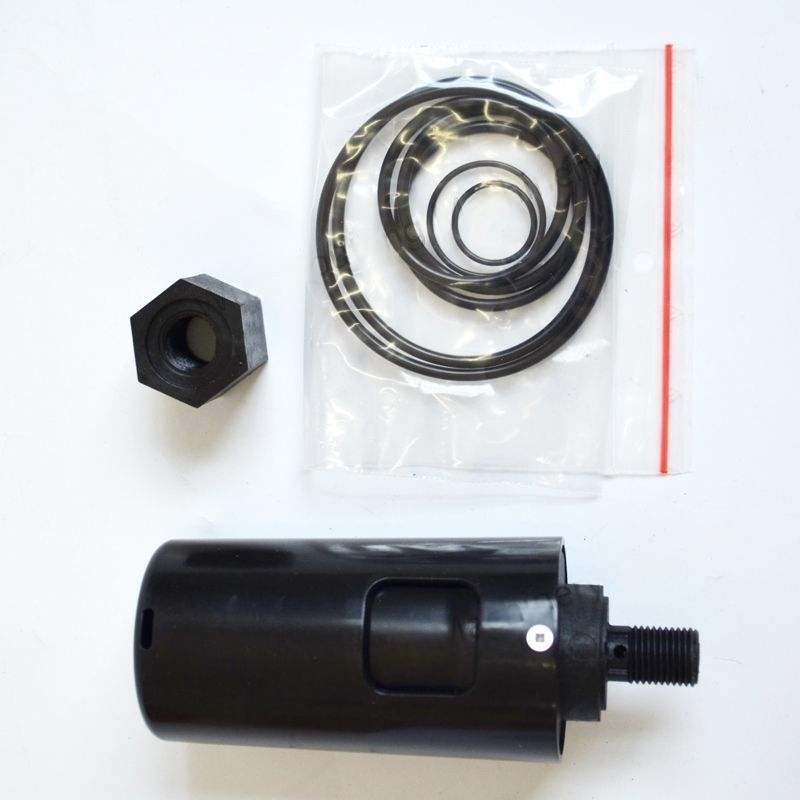

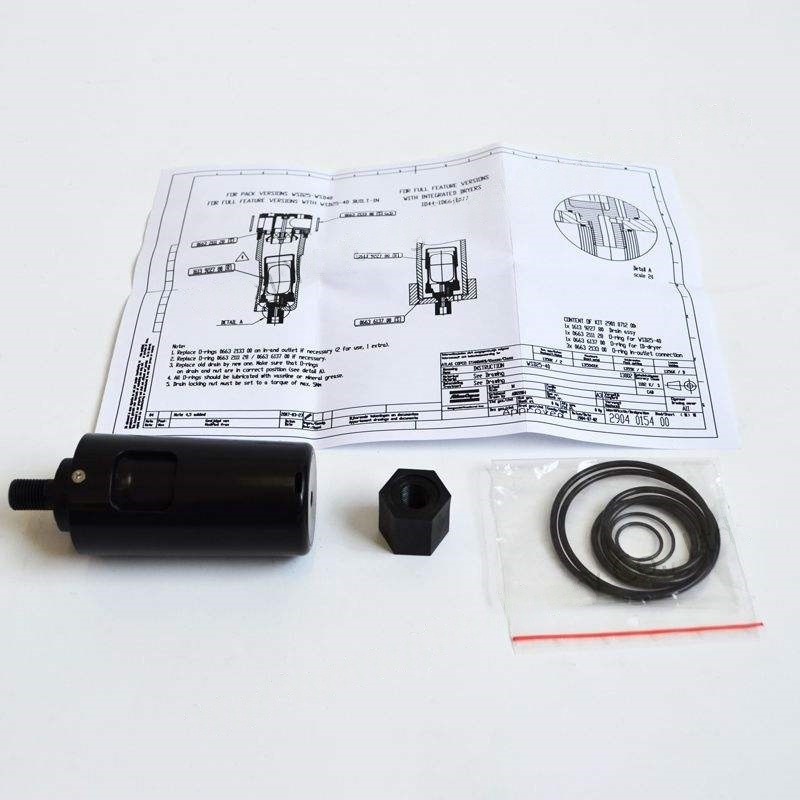

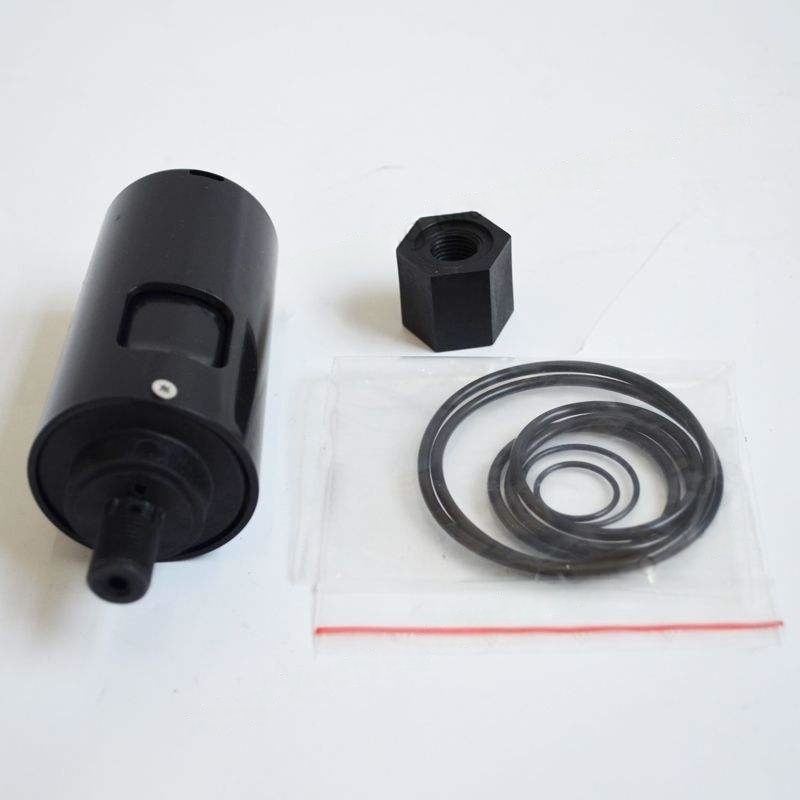

Ydinkomponentit yleensä sisältyy huoltopakkaukseen

Sähkömagneettinen venttiilikokoonpano

Sähkömagneettisen kelan, venttiilin ytimen ja tiivistysaineen tiivisteet, se on elektronisen viemäriventtiilin ydinohjauselementti, joka vastaa sähköisten signaalien vastaanottamisesta ja tyhjennyskanavan aukon ja sulkemisen ohjaamisesta. Jos kela palaa tai venttiilin ydin juuttuu, se aiheuttaa viemäriventtiilin epäonnistumisen oikein.

Tiivistyssarja

Mukaan lukien O-renkaat, kumitiivisteet, mäntätiivisteet jne., Sitä käytetään viemäriventtiilin sisällä olevan tiivistymistehoon, estäen paineilman tai huonon viemärin vuotamisen. Nämä komponentit ovat kosketuksissa vesihöyryn ja öljy tahrojen kanssa pitkään ja ovat alttiita ikääntymiselle ja epäonnistumiselle.

Suodatin- / suodatinnäyttö

Käytetään puristuneessa ilmassa epäpuhtauksien, ruosteen jne. Suodattamiseen estämään ne pääsemästä viemäriventtiiliin ja aiheuttaen venttiilin ytimen tukkeutumiseen tai kuluneen. Huollon aikana suodattimen näyttö on puhdistettava tai vaihdettava, jotta vedenkäytävä on esteenä.

Viemäriventtiilin ydin / mäntä

Keskeinen komponentti, joka hallitsee viemäröintiaukon avaamista ja sulkemista. Jos sitä on kulunut, muodonmuutos tai jumissa, se aiheuttaa epätäydellistä viemäriä tai jatkuvaa vuotoa, ja tarvitaan säännöllinen tarkastus ja vaihtaminen.

Kevät- ja nollauselementit

Apujoustavat komponentit venttiilin ytimen palauttamiseksi. Pitkäaikaisen käytön jälkeen heillä voi olla vähentynyt joustavuus tai murtuma, mikä vaikuttaa venttiilin ytimen avautumisen ja sulkemisen herkkyyteen.

Yhteyspäätteet / liittimet

Käytetään ohjauspiirin kytkemiseen. Jos se hapettuu tai löysä, se aiheuttaa elektronisen ohjauksen vian. Huoltopakkaus sisältää yleensä varapäätteet tai liitäntät.

Sovellettavat skenaariot ja ylläpitopisteet

Yleinen viankorjaus: Soveltuu EWD75 -viemäriventtiileille, joilla on ongelmia, kuten kyvyttömyys tyhjentää automaattisesti, vuoto tai epänormaali viemäröintitaajuus. Korvaamalla kuluneet komponentit, toiminto voidaan palauttaa, mikä on taloudellisempaa kuin koko viemäriventtiilin korvaaminen.

Säännöllinen huolto: On suositeltavaa suorittaa ennaltaehkäisevä vaihtaminen ylläpitopakkauksella yhdessä ilmakompressorin (kuten 3-6 kuukauden välein) ylläpitojakson kanssa, etenkin tiivistyskomponenttien ja suodatinseiden kanssa. Tämä voi vähentää äkillisiä epäonnistumisia.

Asennusvarat:

Ennen huoltoa ilmakompressorin virtalähde ja ilmalähde tulisi katkaista, ja putkilinjan paine on vapautettava turvallisuusvaarojen välttämiseksi.

Tiivistyskomponentteja vaihdettaessa asennuspinta on puhdistettava tiivistysvaikutukseen vaikuttavien epäpuhtauksien jäämien välttämiseksi.

Kun kokoontuu, kiinnitä huomiota komponenttien asennussekvenssiin venttiilin ytimen sujuvan liikkumisen varmistamiseksi tarttumatta.

Testaa viemäröintitoiminto ja tarkista vuotojen tai epänormaalin toiminnan jälkeen ylläpidon jälkeen.
