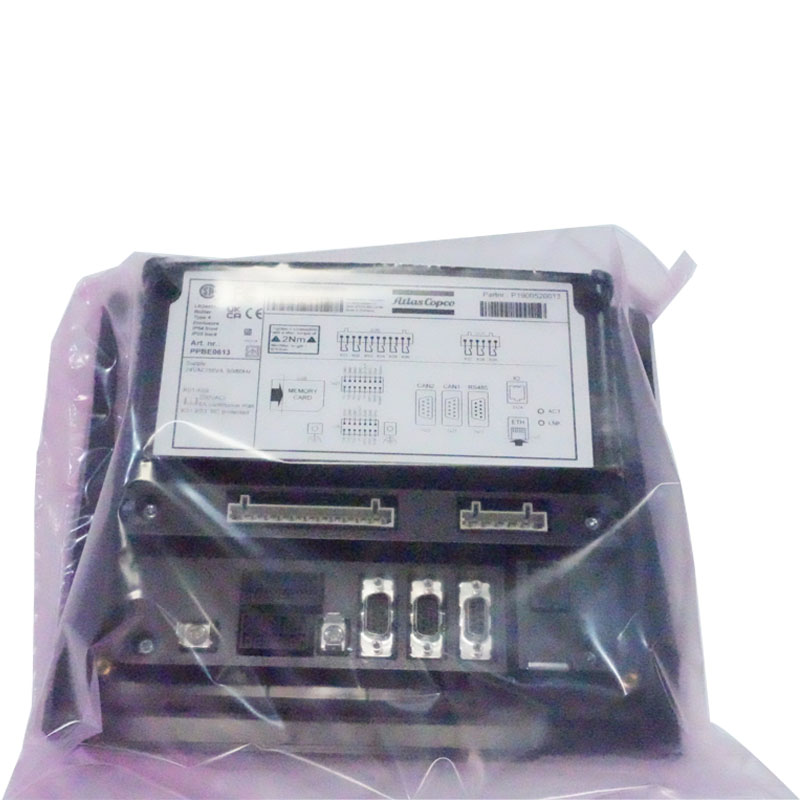

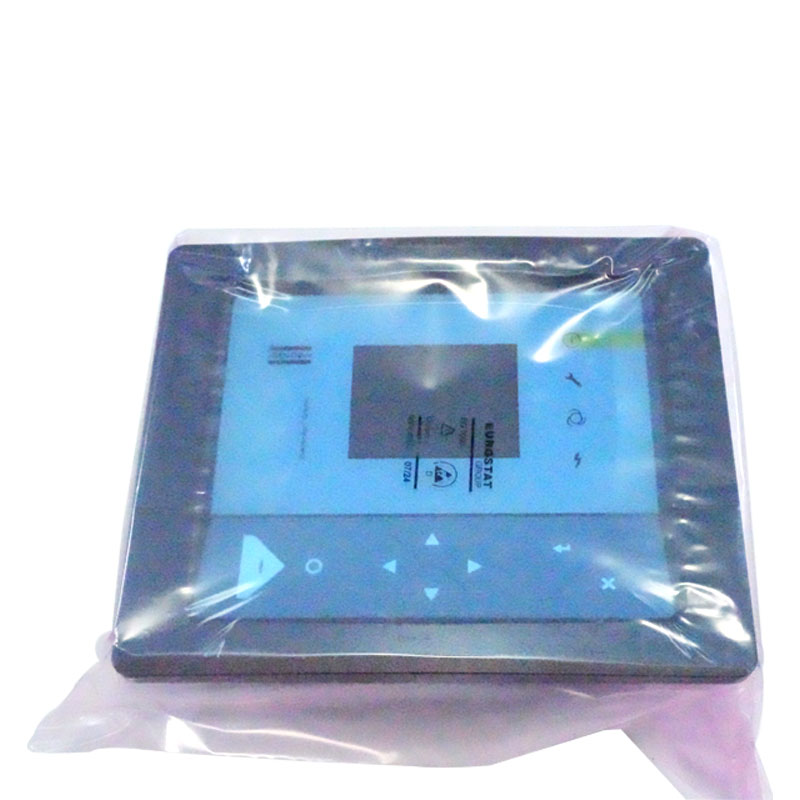

1900520013 ATLAS COPCO -OSAT KOMPRESSORION SÄÄNTÖÖN

I. Ympäristön eroosio

Pöly- ja kosteuden saastuminen

Ilmakompressorit toimivat tehdastyöpajoissa, rakennuspaikoissa jne. Jos niitä ei ole oikein suojattu, pöly, öljy ja kosteus tunkeutuvat ohjaimen sisäisiin komponentteihin:

Pöly kertyy piirilevyn pinnalle aiheuttaen komponenttien oikosulkuja tai huonoa lämmön hajoamista;

Kosteassa ympäristössä (suhteellinen kosteus> 85%) piirilevyn kuparikalvo hapettaa ja juotosliitokset syövyttävät, etenkin sadekautena tai korkean kosteuden alueilla, mikä johtaa hallintasignaalin ajautumiseen ja painikkeiden toimintahäiriöihin.

Tapaustutkimus: Ohjain, jolla ei ole suojakoteloa, jota käytetään pölykuormitetussa työpajassa 1-2 vuoden ajan, usein releiden tarttuminen ja näytön välkkyminen piirilevyn kertyneen pölyn vuoksi.

Korkea lämpötila ja värähtelyvaikutus

Kun ohjain on lähellä pääyksikköä tai lämmön hajoamiskomponentteja ja pysyy yli 50 ° C: n ympäristössä (enemmän kuin nimelliskäyttölämpötila 40 ° C: lla), se nopeuttaa kondensaattorien, sirujen jne. Ikääntymistä ja lyhentää niiden elinkaaren käyttöä (jokaista 10 ° C: ta nousevan lämpötilan nousua, elektronisten komponenttien elinaika);

Korkean taajuuden värähtely ilmakompressorin toiminnan aikana aiheuttaa löysä johdotus ohjaimen sisällä ja irrotettujen juotosliitokset, varsinkin kun niitä ei kiinnitetä tiukasti, mikä johtaa huonoon virtalähteen kosketukseen ja keskeytettyihin anturin signaaleihin.

II. Piirin poikkeavuudet ja tehokysymykset

Jännitteen vaihtelut ja lisäysvaikutukset

Tehdastehokkolla on monimutkaisia ​​kuormia (kuten hitsauskoneet, suuret moottorin aloituspysähdykset), jotka voivat helposti aiheuttaa äkillisiä jännitteen nousuja tai hetkellisiä korkeajännitettä:

Matala jännite (nimellisjännitteen alapuolella 15%) aiheuttaa riittämättömän virtalähteen ohjaimen suorittimeen, häiriöt ohjelman toiminnassa ja tietojen menetys;

Korkeajännitteiset nousut (kuten salaman iskut, sähköverkon kytkentä) voivat murtautua tehomoduulin ja jännitteen vakauttavan sirun läpi, polttaen suoraan piirilevyn.

Skenaarioissa, joissa ei ole vakiintunutta virtalähdettä tai ylijännitesuojauslaitetta, ohjaimen vikaantumisaste kasvaa yli 30%.

Oikosulku- ja ylikuormitusvirheet

Vanhat ulkoiset viivat ja virheelliset anturin johdotukset (kuten 220 V: n virtalähteen kytkeminen 5 V: n signaaliliittimeen) voivat aiheuttaa ohjaimen syöttöpiirin oikosulkulle, polttaen sulakkeet tai ytimen sirut;

Kun käyttävät elementit (kuten solenoidiventtiilit, releet) ylikuormitus, käänteinen sähkömoottorivoima voi murtautua ohjaimen lähtöportin läpi aiheuttaen ohjaussignaalin vikaantumisen.

III. Komponenttien ikääntyminen ja laatuvirheet

Ydinkomponenttien luonnollinen ikääntyminen

3-5 vuoden käytön jälkeen ohjaimen elektrolyyttinen kondensaattori (joka vastaa suodattamisesta ja stabiloinnista) kuivuu vähitellen, sen kapasiteetti vähenee, mikä johtaa lisääntyneeseen virtalähteen aaltoiluun ja CPU-nollaamiseen, näyttää välkkymisen;

Rele kontaktit, jotka ovat usein aktivoituja (kuten usein aloitettujen ja pysäytetyn ilmakompressorin), tulevat huonosti johtaviksi kaaren palamisen takia, mikä ilmenee "toimenpiteinä, mutta ei toimenpiteitä aktivoivasta elementistä" (kuten kyvyttömyys lastata/purkaa).

Suunnittelu- tai valmistusvauriot

Ehdolla hinnalla olevat ohjaimet voivat käyttää huonompia komponentteja (kuten väärennettyjä kondensaattoreita, matalan spesifiointirakentaa) tai niillä on kohtuutonta piirimalleja (kuten huono lämmön häviämisasettelu, puuttuvat suojapiirit), jotka ovat alttiita varhaiseen vikaantumiseen jopa normaalin käytön aikana;

Yhteensopivuusongelmat: Jotkut kolmansien osapuolien ohjaimet eivät vastaa hyvin ilmakompressorianturien ja toimilaitteiden kanssa, ja voivat aiheuttaa ohjelman kaatumisia signaalikonfliktien vuoksi pitkäaikaisen toiminnan jälkeen.

Iv. Väärinkäyttö ja huolto

Virheelliset parametriasetukset ja toimintavirheet

Ei-ammattilaiset, jotka muuttavat satunnaisesti ohjaimen parametreja (kuten ylikuormitussuojakynnys, paineen ylä- ja alarajat) voivat aiheuttaa ohjaimen menettämään suojatoiminnon tai jopa laukaistavat sisäisen ohjelman häiriön loogisten konfliktien vuoksi;

Pakollisesti sammuttaminen (ei normaalin sammutusmenettelyn noudattamisen) voi aiheuttaa ohjaimen tallennetun datan vaurioitumisen, jolloin ohjelmaa ei voida ladata käynnistyksen yhteydessä.

Johdotuksen ja anturivirheiden vika, joka johtaa komponenttivaurioihin

Kun anturit (kuten paineanturit, lämpötila-koettimet) oikosulku tai ikä, jos ohjaimella ei ole ylivirtasuojapiiriä, se voi polttaa signaalin hankkimoduulin;

Virheelliset ulkoiset johdotukset (kuten moottorin johtimien kytkeminen ohjaimen signaaliliittimiin) aiheuttaa suoraan korkeajännitteen tunkeutumista, polttaen heikkoja sähkökomponentteja.

Säännöllisen puhdistuksen ja tarkastuksen puute

Ohjaimen pinnalla olevien pöly- ja öljy tahrojen puhdistaminen pitkään tukkeutuu lämmön hajoamisreiät aiheuttaen liiallisen sisälämpötilan;

Jos johdotusliittimiä ei tarkisteta säännöllisesti, löysät johdot voivat aiheuttaa kipinöitä, mikä voi vahingoittaa liittimen tai piirilevyn.
