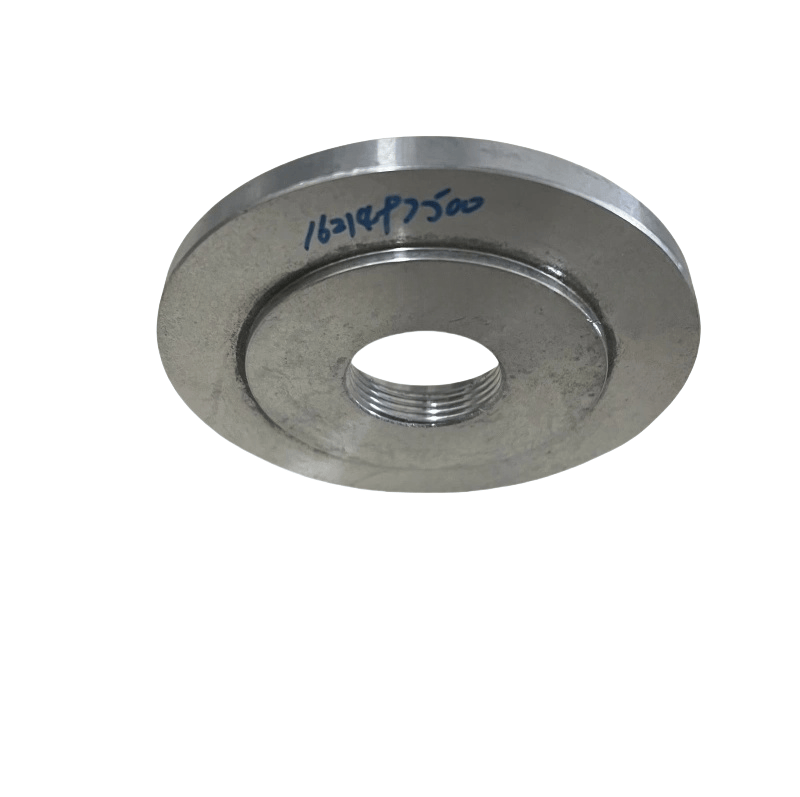

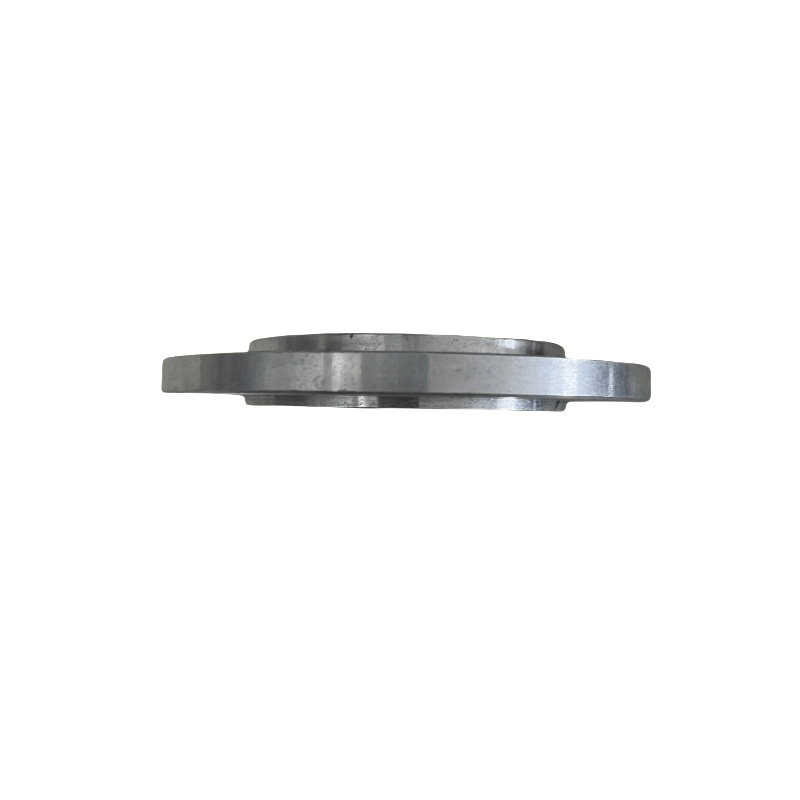

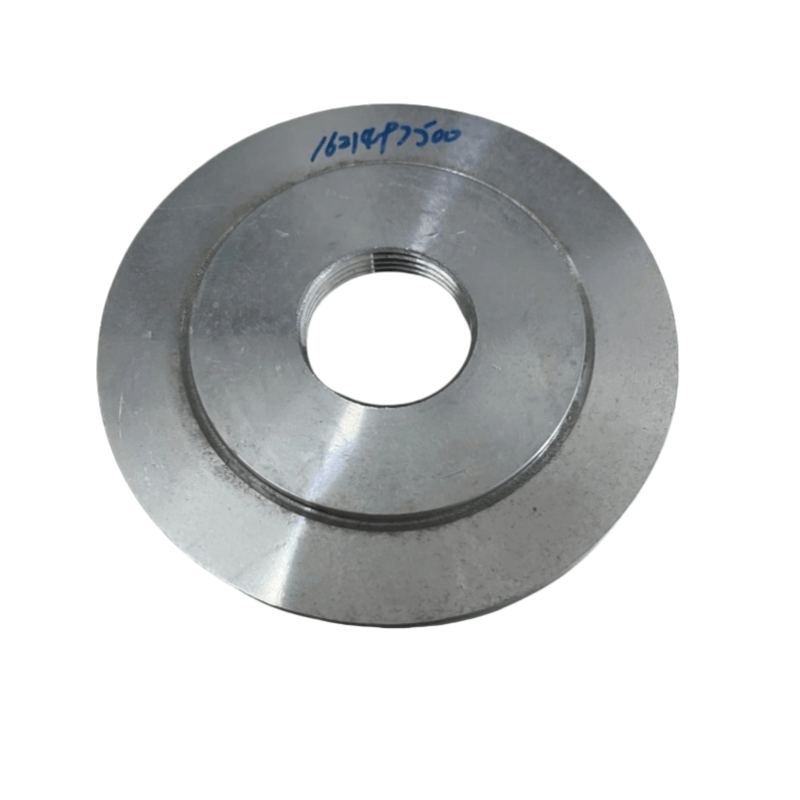

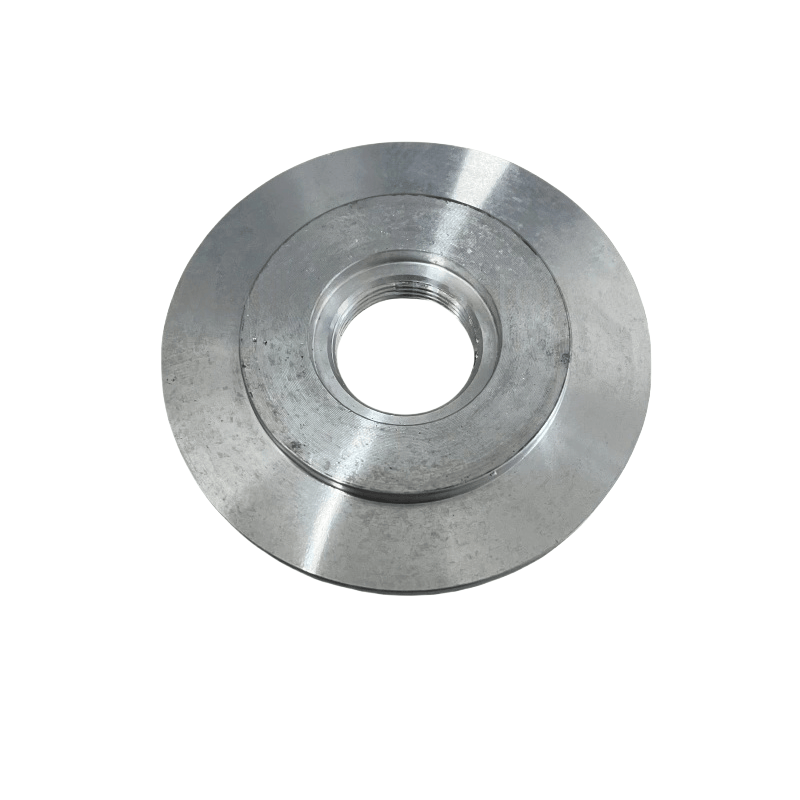

1621497500 Paineventtiilin kannen levy Atlas Copco Air Compressor -osat

Atlas Copco Air Compressor -paineventtiilin kansilevyn päätoiminnot

Tiivistys ja paineen laakeri: se suljetaan venttiilin rungolla tiivistyselementtien (kuten tiivisteiden, O-renkaiden) avulla, muodostaen suljetun onkalon, joka kestää paineilman painetta (yleensä yhdenmukainen järjestelmän toimintapaineen kanssa, 0,7 ~ 1,6 MPa), estäen kaasuvuodot.

Sisäisten komponenttien suojaaminen: Se kattaa ja suojaa paineventtiilin sisäisiä komponentteja (kuten venttiilin ytimet, jouset, kalvot jne.) Pölyn, öljyn ja muiden epäpuhtauksien estämiseksi pääsemästä ja vaikuttamaan venttiilin herkkyyteen.

Kiinnitys ja paikannus: Se on kiinnitetty venttiilin runkoon pulteilla varmistaaksesi, että sisäiset komponentit (kuten jouset, venttiilin ytimet) ovat oikeassa paikassa, mikä takaa paineventtiilin toiminnan tarkkuuden.

Paineensiirto -apu: Jotkut kansilevyt on suunniteltu paineentunnistimilla tai kanavilla, jotka voivat siirtää järjestelmän painetta venttiilin sisällä olevaan kalvoon tai männään, auttaen paineen säätelytoimintojen toteuttamisessa.

Yleiset rakenteet ja piirteet

Rakenteellinen koostumus:

Pääkappale: pääosin metallilevyistä (kuten valuraudasta, alumiiniseosista, hiiliterästä) leimaamisen tai valun kautta, tietyllä paksuudella (yleensä 3 ~ 10 mm) paineen kantamiskapasiteetin varmistamiseksi.

Liitereikat: Useat pulttireiät jakautuvat kehäksi kiinnitettäväksi venttiilin rungon kanssa; Keskuksessa voi olla havaintoreiän (läpinäkyvällä kansilla) tai painarajapinnalla.

Tiivistysura: Kansilevyn ja venttiilin rungon välisellä liitospinnalla on yleensä rengasmuotoinen tiivistysura tiivisteiden tai O-renkaiden asentamiseksi.

Luokittelu (vastaavalla paineventtiilin tyypillä):

Paineen ylläpitävä venttiilin kansilevy: Asennettu paineen ylläpitoventtiiliin öljykaasun erottimen poistoaukossa, se kestää erottimen sisäisen paineen sen varmistamiseksi, että järjestelmä asettaa riittävän paineen ennen paineilman tuotannon sallimista.

Venttiilin kansilevy: Käytetään ilmakompressorin lastaamisen/purkamisen hallintaan. Kansilevyn on tehtävä yhteistyötä kalvojen tai männän kanssa painosien signaalien siirtämiseksi ja venttiilin avaamisen ja sulkemisen saavuttamiseksi.

TURVALLISUUDEN KANSIVAIHE: Suojaa jousen ja venttiilin ytimen turvaventtiilin sisällä varmistaaksesi, että turvaventtiili voi hypätä luotettavasti ja lievittää painetta ylipaineen tapahtuessa.

Keskeiset parametrit ja materiaalit

Ydinparametrit:

Mitat: Ulomman halkaisija, pultin reiän jakautumisympyrän halkaisija ja tiivistysuran koko on sovittava täysin venttiilin rungon kanssa asennuksen tiivistyksen varmistamiseksi.

Paineen kantavuus: Sen on täytettävä vastaavan paineventtiilin työpaine (kuten turvaventtiilin peitelevyn on kestävä yli 1,1 ~ 1,2-kertainen järjestelmän nimellispaine).

Pinnan tarkkuus: Nivelpinnan tasaisuuden ja karheuden on täytettävä standardit (yleensä tasaisuus ≤ 0,1 mm/m, karheus RA ≤ 3,2 μm), välttäen huonon tarttuvuuden vuoksi vuotoja.

Yleiset materiaalit:

Valurauta (HT250): Alhaiset kustannukset, hyvä jäykkyys, soveltuva matalapaineeseen (≤1MPA), ei-korroosioympäristöihin.

Alumiiniseos (ADC12): kevyt, korroosionkestävä, jota käytetään usein keskikokoisissa ilmakompressorien paineventtiileissä.

Hiiliteräs (Q235 tai 45# Steel): Korkea lujuus, sopiva korkeapaineisiin (> 1MPA) paineventtiileihin, jotkut tarvitsevat galvanisointia tai maalausta ruosteen ehkäisyyn.
