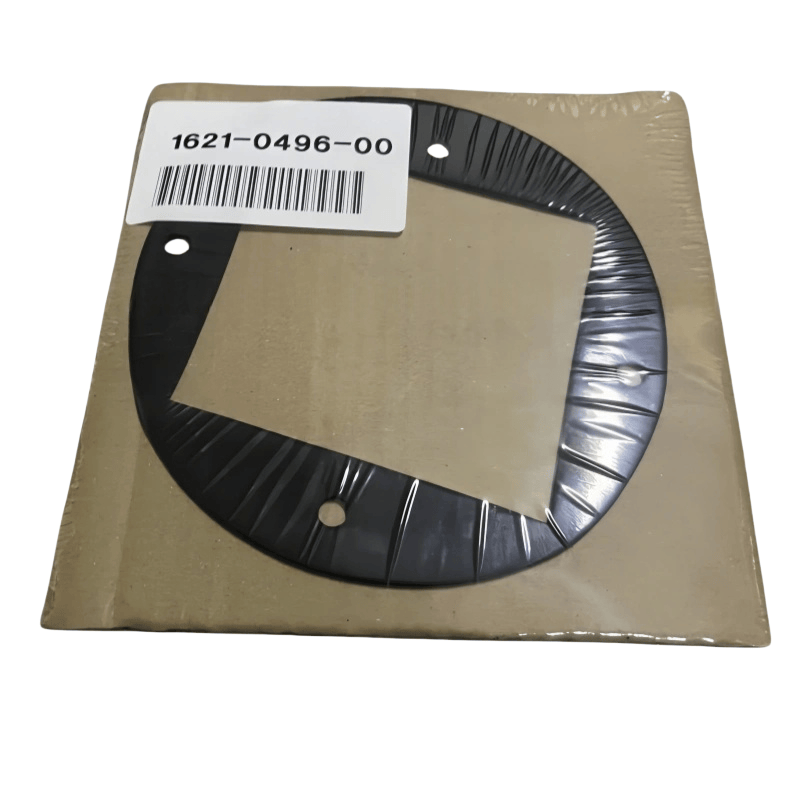

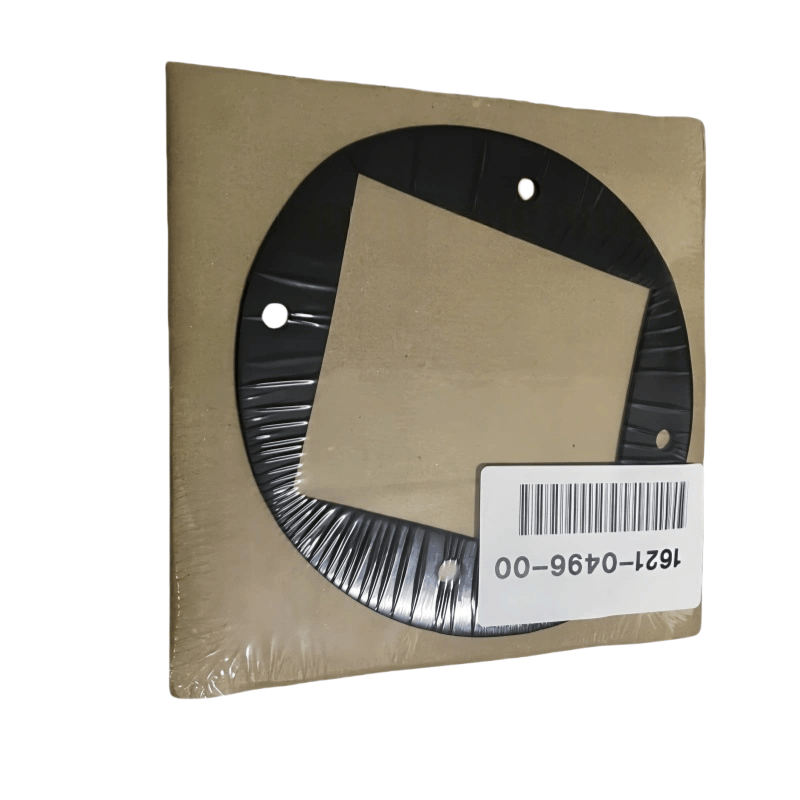

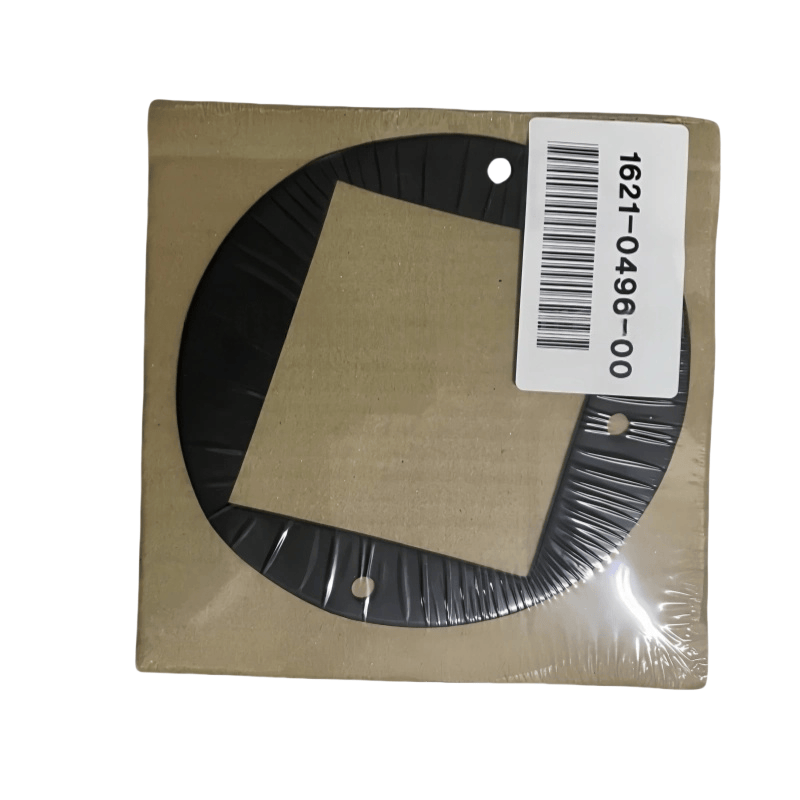

Atlas Copco 1621049600 Air Compressor -tiiviste alkuperäinen

Atlas Copco 1621049600 Päätoiminnot

Tiivistys ja vuotojen ehkäisy: oman muodonmuutoksensa (elastisen tai muovin) kautta se täyttää kahden pariutumispinnan mikroskooppisen epätasaisuuden, joka estää paineilman vuotamisen, laipoista voitelua öljyä, päätykannetta, putkirajapintoja jne.

Puskurointi ja suojaus: Vähentää suoraa kitka- ja värähtelyiskun liitäntäkomponenttien (kuten metallin ja metallin) välillä suojaamalla kosketuspintoja naarmuilta tai murskaamisilta.

Kompensoivat aukot: Absorboi raon muutokset valmistusvirheiden, kokoonpanojen poikkeamien tai lämpötilan vaihteluiden aiheuttamiin parittelupintoihin säilyttäen vakaan tiivistysvaikutuksen.

Yhdenmukainen voimanjakauma: Jakelee pulttien tai kiinnittimien paine tasaisesti pariutumispinnoille välttäen liiallista paikallista stressiä, joka aiheuttaa komponenttien muodonmuutoksia.

Yleiset tyypit ja sovellusskenaariot

Materiaalien ja rakenteiden perusteella se on jaettu pääasiassa seuraaviin luokkiin:

Kumi tiivisteet

Materiaali: Nitriilikumit (öljynkestävä), fluorikumit (kestävä korkea lämpötila, kemiallinen korroosio), silikonikumin (kestävä korkeat ja matalat lämpötilat) jne.

Ominaisuudet: Hyvä joustavuus, erinomainen tiivistymisteho, sopii matalapaineeseen (≤1MPA), normaali lämpötila tai keskilämpötila.

Sovellukset: Öljynjäähdyttimen rajapinnat, vesiputkiliitokset, matalapaineinen laipan pariutumispinnat, havaintoikkunan tiivisteet jne.

Metalliitokset

Materiaali: kupari, alumiini, vähähiilinen teräs, ruostumattomasta teräksestä jne. Tyyppi:

Litteät aluslevyt: Käytetään metallikomponenttien nivelpinnoille tiivistyksen parantamiseksi ja paineen jakamiseksi;

Vaihdepesurit: Pidä rengasmuotoiset hampaat pinnalla, ja se on tiivistyksen saavuttaminen hampaiden muodonmuutoksen kautta, joka sopii keskipitkään ja korkeapaineiseen skenaarioihin;

Aaltopesurit: Suorita joustavuus ja ne voivat kompensoida rakojen muutoksia, jotka sopivat värähtelyalttiille alueille.

Sovellukset: Korkeapaine sylinterin rungon laipat, öljykaasun erottimen päätykansi, pääakselin tiivistysaikat jne.

Komposiittilevyt

Rakenne: Metallikehys (kuten kupari, ruostumaton teräs), joka on peitetty kumilla, asbestilla tai grafiittitiivisteillä, tasapainottaa metallin voimakkuutta ja ei-metallin tiivistymistehoa.

Ominaisuudet: Korkeapainekestävä (enintään 10MPA tai enemmän), korkean lämpötilankestävä, sopii monimutkaisisiin työoloihin.

Sovellukset: Ruuvikoneen pääkansi, korkeapaineventtiilin laipat, kytkentäosat öljykaasuerottimien ja sylinterien välillä.

Asbesti / ei-asbestipesurit

Materiaali: Asbesti (perinteinen materiaali, korvattu asteittain ympäristöongelmien takia) tai ei-asbestikuidut (kuten lasikuidut, aramidikuidut) yhdistettynä kumiin.

Ominaisuudet: hyvä lämpövastus (-50 ℃ ~ 200 ℃), edulliset, sopivat keskipitkään ja matalapaineiseen tiivistymiseen.

Sovellukset: Vanhat männän koneen sylinterikannet, pakoputken laipat jne.

Keskeiset parametrit ja valinta

Kokoparametrit: Sisähalkaisija, ulomman halkaisija, paksuus on sovittava tiukasti liitäntäosan pultin reikien ja laipan mittojen kanssa, liian suuri aiheuttaa asennusvaikeuksia, liian pieni ei peitä tiivistyspintaa.

Työpaine: Matalapaine (≤1MPA) voi valita kumi- tai ei-asbestipesurit; Keskikokoinen ja korkea paine (1 ~ 10MPA) on valittava metalli- tai komposiittipesurit.

Työlämpötila: Normaali lämpötila (-20 ℃ ~ 80 ℃) voi valita nitriilin kumipesurit; Korkean lämpötilan (80 ℃ ~ 200 ℃) on valittava fluororubber-, metalli- tai grafiittikomposiittipesurit.

Mediayhteensopivuus: Yhdistettynä kosketusväliaineiden (ilma, voiteluöljy, jäähdytysneste jne.), Kuten nitriilikumin, öljynkestävän skenaarioiden, fluororubberin tai ruostumattoman teräksen kanssa korroosioiden kestäviin skenaarioihin.

Asennus- ja huoltopisteet

Valmistelu ennen asennusta:

Puhdista öljytahrat, ruoste, haukilla nivelpinnalla, varmista, että pinta on tasainen ja puhdas;

Tarkista, onko aluslevyillä halkeamia, vaurioita tai ikääntymistä (kuten kovetetut kumipesurit), äläkä käytä sellaisia, jotka eivät ole päteviä.

Oikea asennus:

Aluslevyt on keskitettävä ja asetettava tiivistyspinnan täydellisen peittämisen varmistamiseksi, välttämään siirtymää aiheuttaen paikallista vuotoa;

Kun kiristät pultteja, levitä tasainen voima (diagonaalisessa sekvenssissä), vältä liiallinen kiristäminen, mikä voi murskata aluslevyt tai alitarkastus, mikä voi johtaa huonoon tiivistymiseen;

Ennen metallialuslevyjen asentamista levitä pieni määrä tiivistettä (kuten silikonitiiviste) tiivistysvaikutuksen parantamiseksi (ei välttämätöntä, työoloista riippuen).
