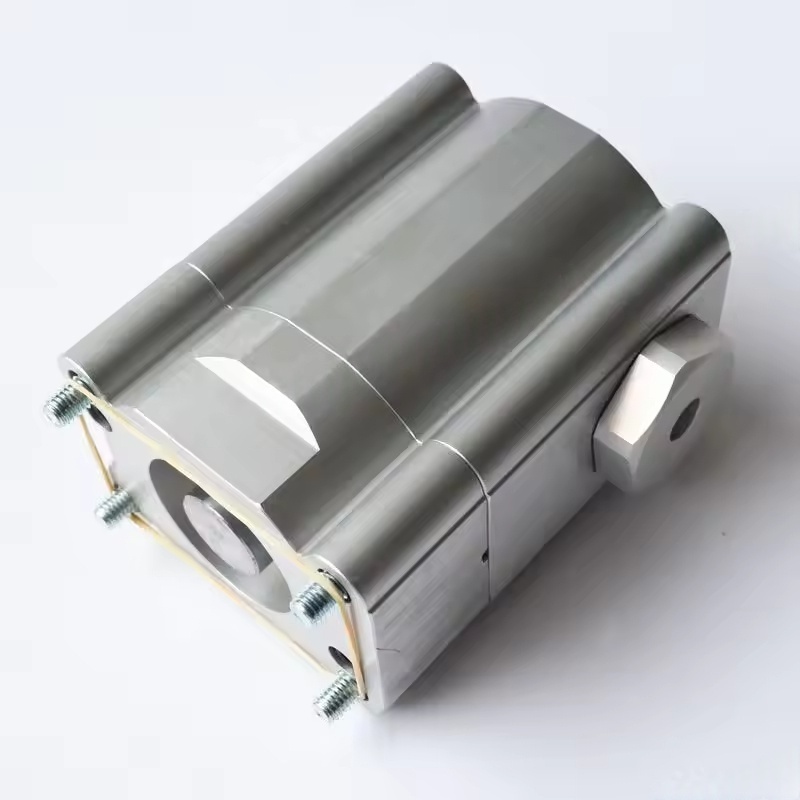

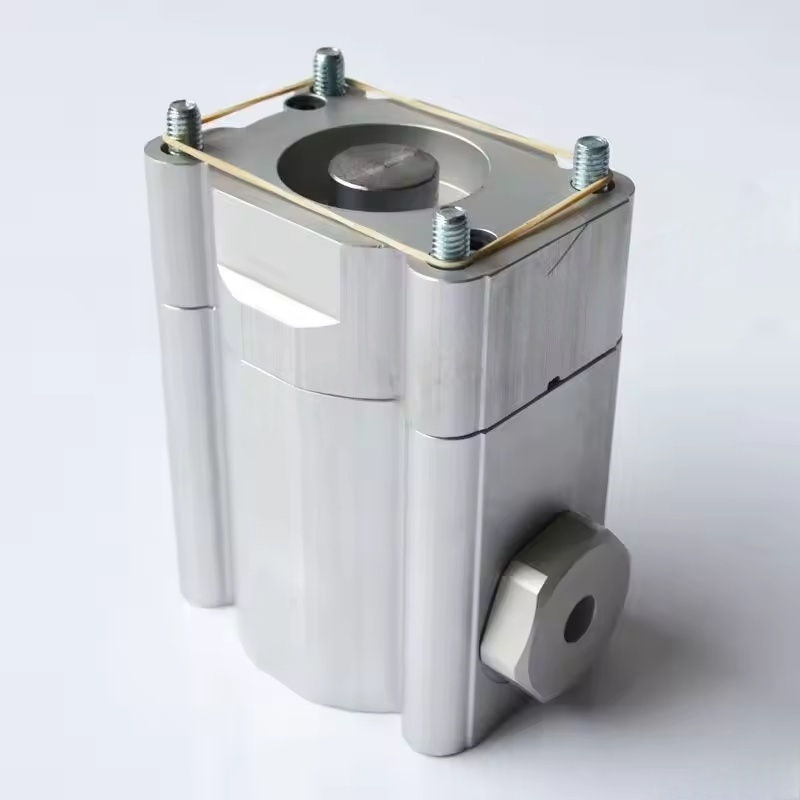

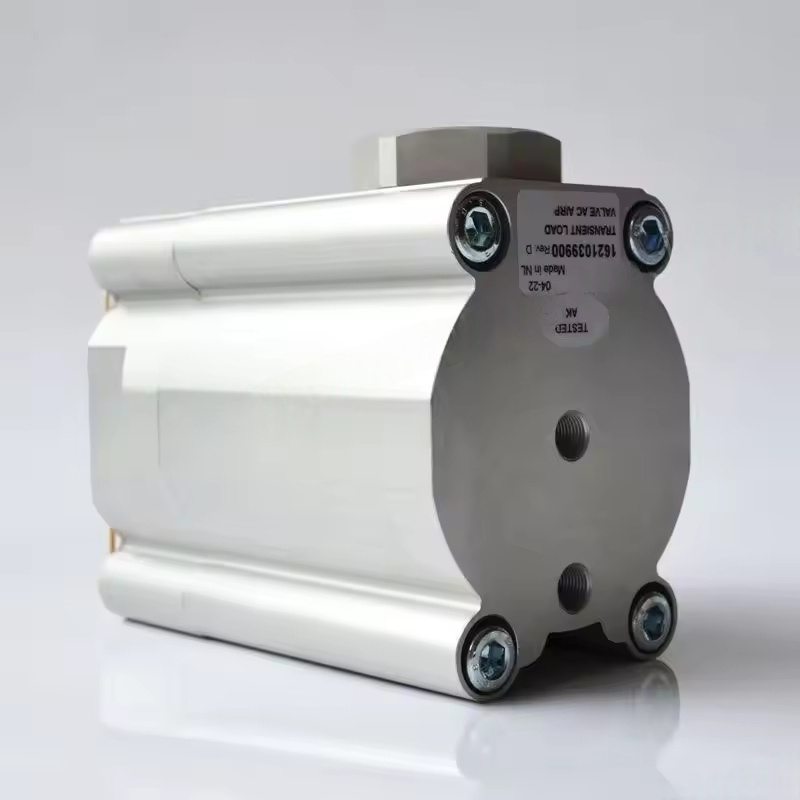

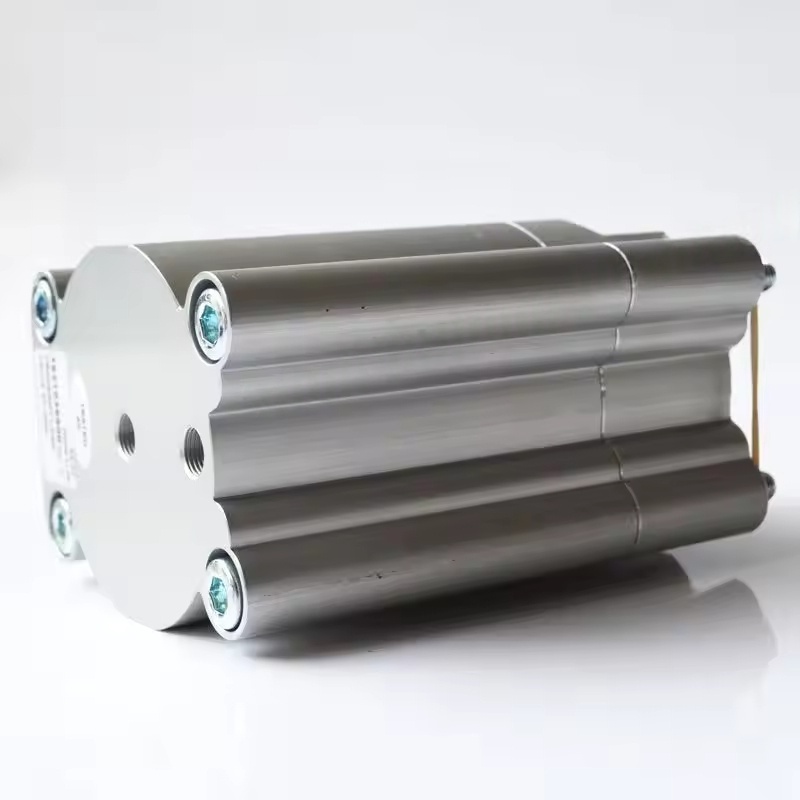

1621039900 Atlas Copco Wux Air Compressor Regul -venttiili

Atlas Copco Wux -säätelyventtiilin päätoiminnot

Paineenhallinta ja vakaus

Painiherkkänä venttiilinä WUX-säätelysenttiili voi säätää automaattisesti avausastetta asetetun painealueen mukaan (kuten käyttäjän vaadittava paine tai putkilinjan verkon palautepaine):

Kun järjestelmäpaine on alhaisempi kuin asetettu arvo, venttiili avautuu leveämmäksi, lisäämällä imutilavuutta ja mahdollistaa kompressorin toiminnan kuormituksen alla, lisääen siten pakokaasun määrää;

Kun järjestelmäpaine on korkeampi kuin asetettu arvo, venttiili sulkeutuu tai sammuu, vähentäen imutilavuutta, aiheuttaen kompressorin pääsyn purkamattomaan tilaan ja välttämään ylipaineen.

Tämä ylläpitää alavirran putkilinjan verkon painetta vakaalla alueella varmistaen kaasunkäyttäjälaitteen normaalin toiminnan.

Kuorman sääntely ja energiansäästö

Ohjaamalla tarkasti imu-määrää, se antaa kompressorille mahdollisuuden toimia "osittaisen kuormituksen" tilassa (usein aloituspisteen sijasta), mikä sopii erityisen skenaarioihin, joiden kaasun kysynnän heilahtelu on merkittäviä:

Vähennä energiajäte purkamisen aikana (kompressori pyörii edelleen, mutta energiankulutus vähenee merkittävästi purkamistilan aikana);

Vähennä mekaanista kulumista ja pidennä pääyksikön ja moottorin käyttöikä.

Suojatoiminnot

Jotkut WUX -säätelevät venttiilit integroivat turvasuojauslogiikan. Kun kompressorin poikkeavuus havaitaan (kuten ylikuumeneminen tai ylikuormitus), se voi 联动 sulkea imukanavan ， pakottaa kompressori purkamaan tai sammuttamaan ， estämällä vian laajennusta.

Rakenne ja työperiaate

Ydinrakenne ： Yleensä koostuu venttiilin rungosta ， Venttiilin ydin ， jousi ， kalvo (tai mäntä) ， paineentunnistusreiät ja ohjausrajapinta. Joissakin malleissa on sähkömagneettinen käyttökomponentti (kaukosäätimelle).

Työlogiikka ：

Painetunnistimen reiät seuraavat järjestelmän painea reaaliajassa ja lähettävät signaalin kalvoon (tai männään) ；

Kun paine muuttuu ， kalvo, kohdistetaan pakottaa ja ajaa venttiilin ytimen siirtämään ， imukanavan poikkileikkauspinta-alan muuttaminen ；

Jousi tarjoaa nollausvoiman ja muodostaa tasapainon havaitun paineen kanssa ， venttiilin aukon vakaan säätelyn saavuttaminen.

Yhteensopivat mallit ja sovellukset

Yhteensopivat mallit ： WUX-säätöventtiiliä käytetään pääasiassa Atlas Copco-pienten ja keskisuurten kiinteiden nopeuksien ruuvin ilmakompressorien kanssa (kuten jotkut GA-sarjan mallit) ， erityisesti malleissa, joissa ei ole taajuuden muuntamisen hallintaa ， kuormitussäädännön ydinkomponentti.

Sovellusskenaariot ： Käytetään laajasti teollisuusalueilla, joilla on korkea paineen vakausvaatimus (kuten mekaaninen prosessointi ， automatisoidut tuotantolinjat ， pakkausteollisuus ， jne.) ， Kaasun kysynnän tarkkaan ja täydentämään eri työolosuhteissa.
