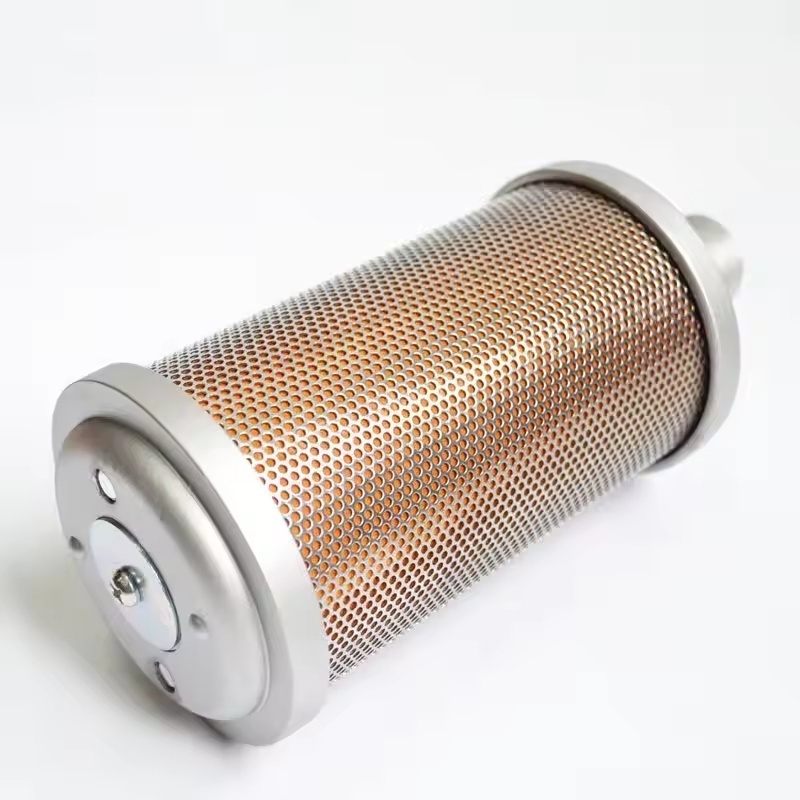

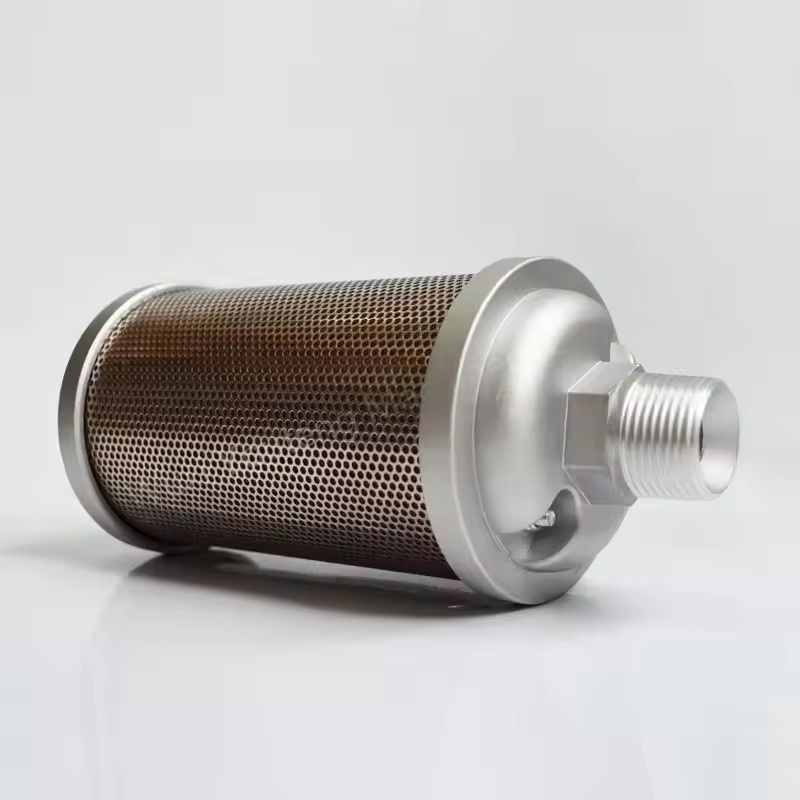

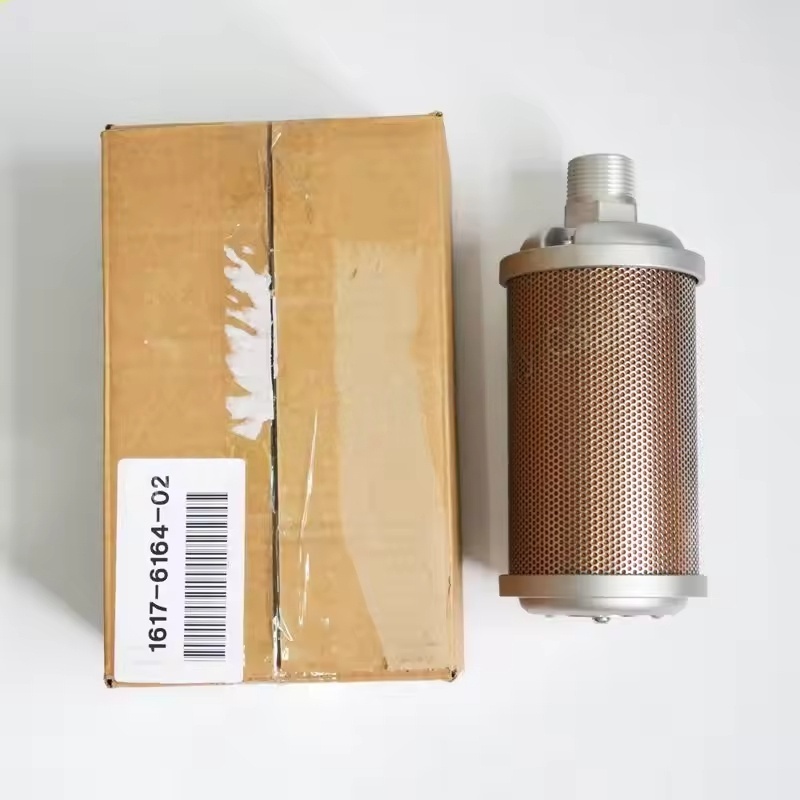

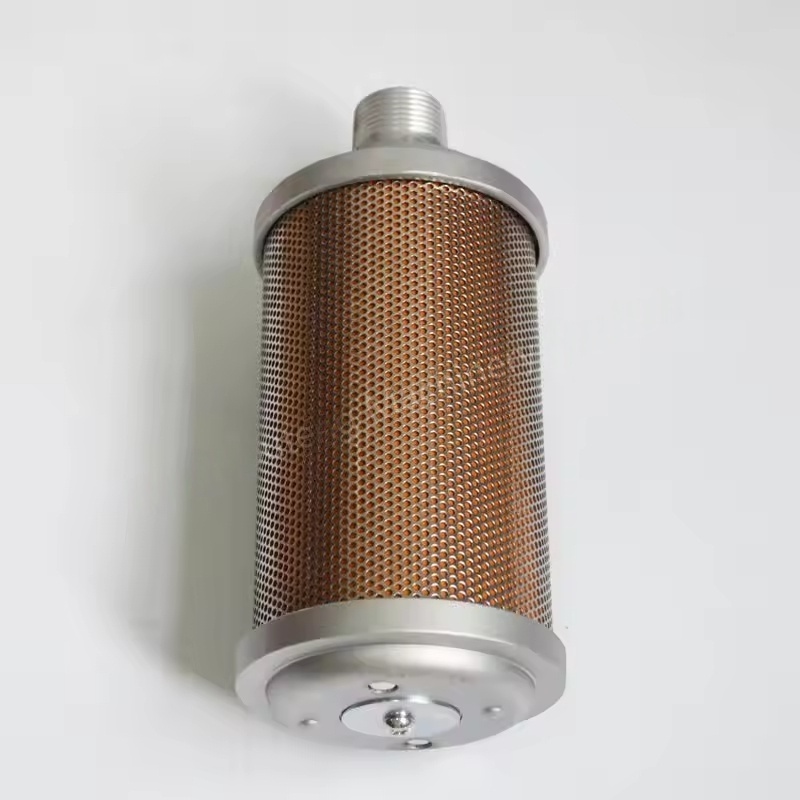

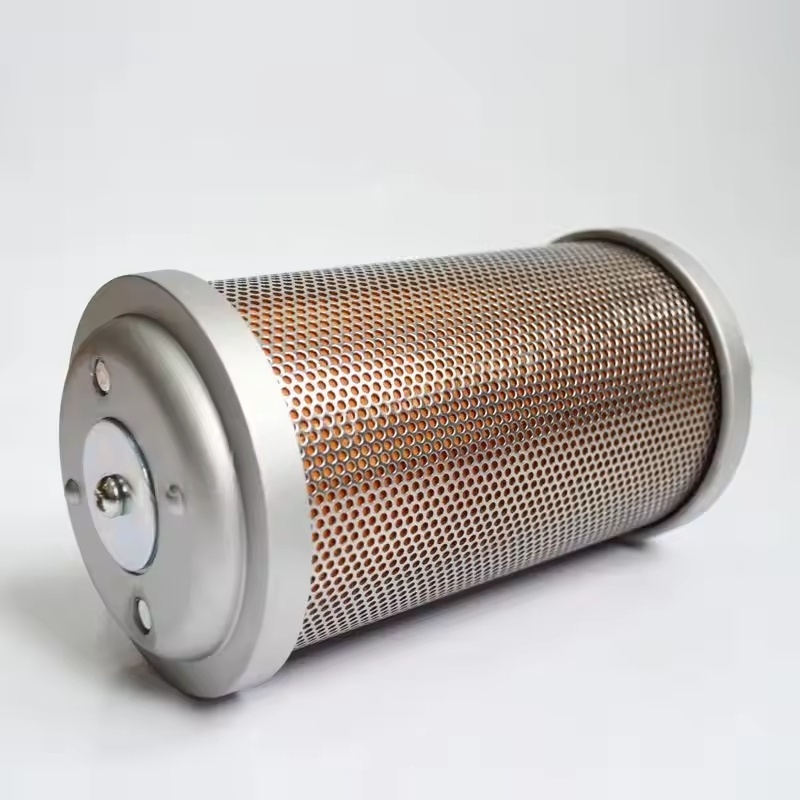

1617616402 Atlas Copco Air Compressor Silencer -osa

Kello 1. Atlas copco -vaimentimen osakuori

Toiminto: Suojaa sisäisen kohinan vähentämisrakennetta ja ohjaa ilmavirran sujuvasti läpi.

Materiaali: yleensä valmistettu teräslevyistä (kuten kylmävalssatusta teräksestä) tai ruostumattomasta teräksestä, tietyllä lujuudella ja korroosionkestävyydellä. Jotkut pienikokoiset äänenvaimentimet voivat käyttää alumiiniseosta painoa.

Ominaisuudet: Kuoren pinta voidaan hoitaa maalauksella tai elektrolanointiin ruosteenkestävän kyvyn parantamiseksi. Rakennesuunnittelun on tasapainotettava tiivistymisen ja ilman virtauksen vastus.

14. Atlas copco -vaimentimen osa äänen absorboiva materiaali

Toiminto: vähentää kohinaa absorboimalla äänenergiaa. Se on äänenvaimentimen keskeisen kohinan vähentämiskomponentti.

Yleiset materiaalit:

Lasikuitu: Edullinen ja hyvä äänen imeytymisvaikutus, mutta kuitujen leviämisen ja paineilman saastuttamisen välttämiseksi on toteutettava suojatoimenpiteitä.

Huokoinen keramiikka: Kestävä korkeille lämpötiloille ja öljy tahroille, jotka sopivat öljyvoiteltyihin ilmakompressoreille.

Metallilankaverkko / huokoinen metallilevy: Hyvä ilman läpäisevyys, kestää korkeaa painetta, jota käytetään usein korkeapaineisissa ilmakompressoreissa.

Polyesterikuitu: Ympäristöystävällinen eikä ole alttiita kosteuden imeytymiselle, joka sopii skenaarioihin, joilla on korkea ilmanlaatuvaatimukset (kuten ruoka, lääketeollisuus).

3. Atlas copco -vaimentimen osa sisäiset rakenteelliset komponentit

Huokoiset putket / osiot:

Ohjaa ilmavirta jakautumaan tasaisesti, jolloin ääniaallot voivat ottaa yhteyttä äänen imeytymiseen.

Rei'ityssuunnittelu (halkaisija, etäisyys) on optimoitava ilmakompressorin pakotiheyden mukaan melun vähentämisvaikutuksen parantamiseksi tietyillä taajuuskaistalla.

Laajennuskammio / resonaattori:

Hyödynnä ääniaallon heijastuksen ja häiriöiden periaatetta melun peruuttamiseksi, jota käytetään usein vähentämään matalataajuista kohinaa.

Eri äänenvoimakkuuden kammiot voidaan yhdistää laajemman taajuusalueen kattamiseksi.

4. Atlas Copco Silencer Part Connection -rajapinnat

Toiminto: Yhdistää ilmakompressorin pakoporttiin, putkilinjaan jne. Tiukan tiivisteen varmistamiseksi ilman vuotoa.

Muoto:

Kierteinen rajapinta (kuten NPT, G -lanka): Soveltuu pienille ilmakompressoreille, asennus on kätevää.

Laipparajapinta: Käytetään keskisuurille ja suurille ilmakompressoreille, yhteys on kiinteä ja tiivistymisteho on hyvä.

Nopea liitin: Kätevä purkamiseen ja huoltoon, yleisesti liikkuvissa ilmakompressoreissa.

5. Atlas Copco Silencer Part Guard Net / Suodatinkerros

Toiminto: Estää hiukkasia äänen imeytymismateriaalista pääsemästä ilmakompressorijärjestelmään tai putkilinjaan välttäen laitteen tai loppukäyttökaasun saastumista.

Materiaali: Metalliverkko (kuten ruostumattomasta teräksestä valmistettu verkko) tai korkean lämpötilan kestävä suodatinkangas, on puhdistettava tai vaihdettava säännöllisesti tukkeutumisen estämiseksi.

Äänenvaimentimet (rakenteen mukaan)

Resistentti äänenvaimentimet: heijastaa ääniaaltoja laajennuskammioiden, resonaattoreiden jne. Kautta, jotka sopivat pienen taajuuden kohinan vähentämiseen.

Resonanssivaimennin: Liittää pääasiassa äänen imeytymismateriaaleihin ääniaaltojen absorboimiseksi, mikä on hyvä vähentämään keskimmäistä taajuusmelua.

Resonanssi-impedanssikomposiittivaimentimen: Yhdistä molempien edut, voi samanaikaisesti vähentää melua laajalla taajuusalueella, yleisimmin käytettyjä.
