1320604630 Atlas Copco

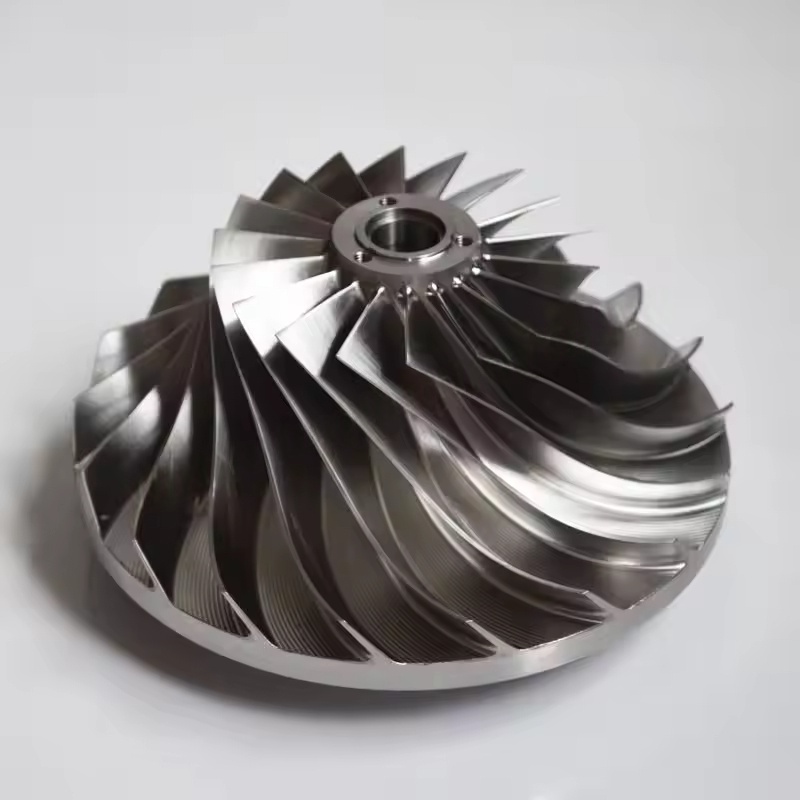

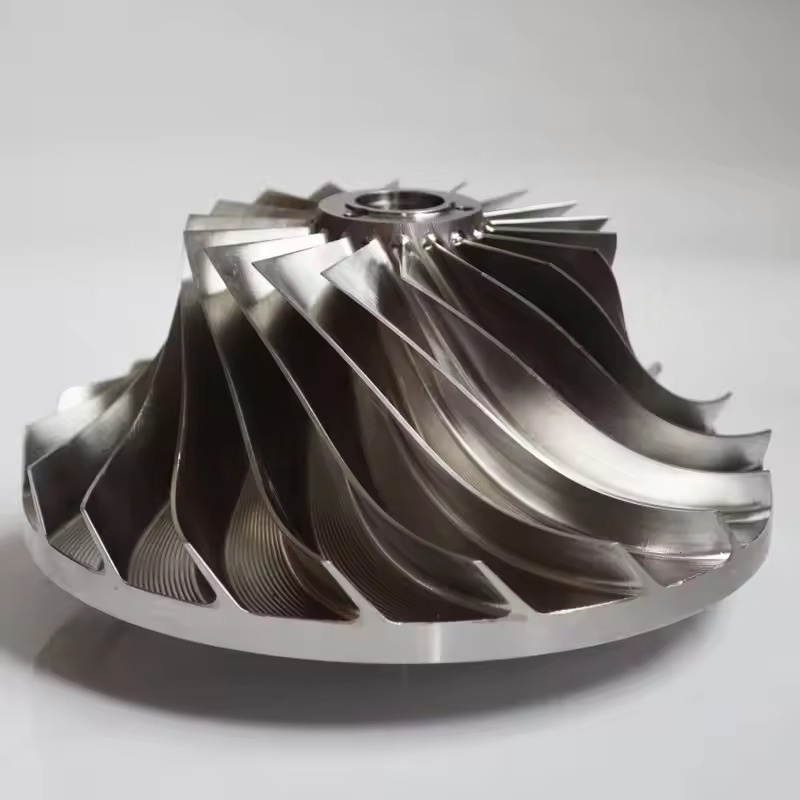

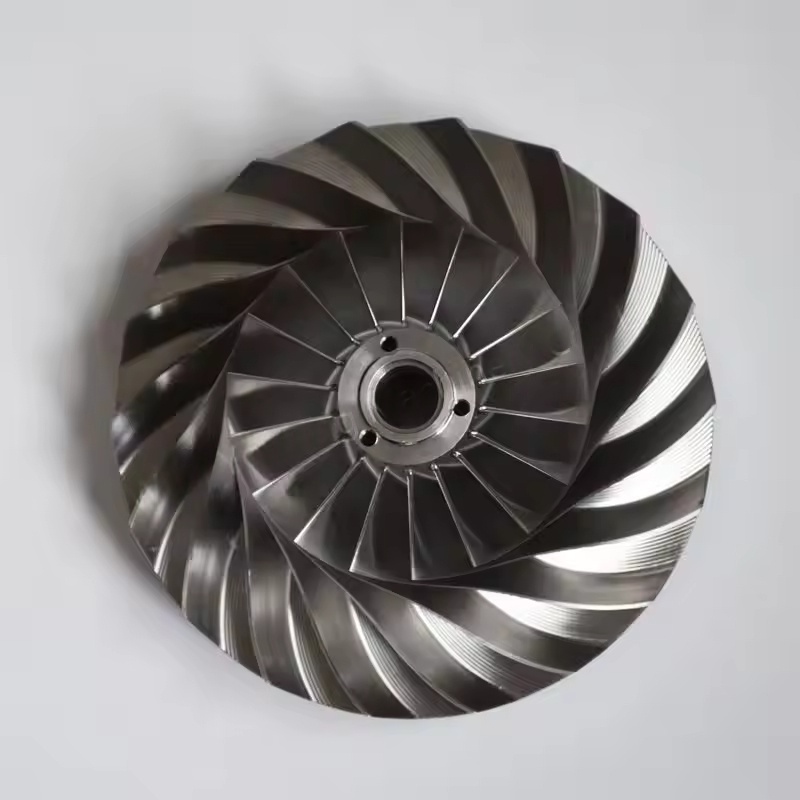

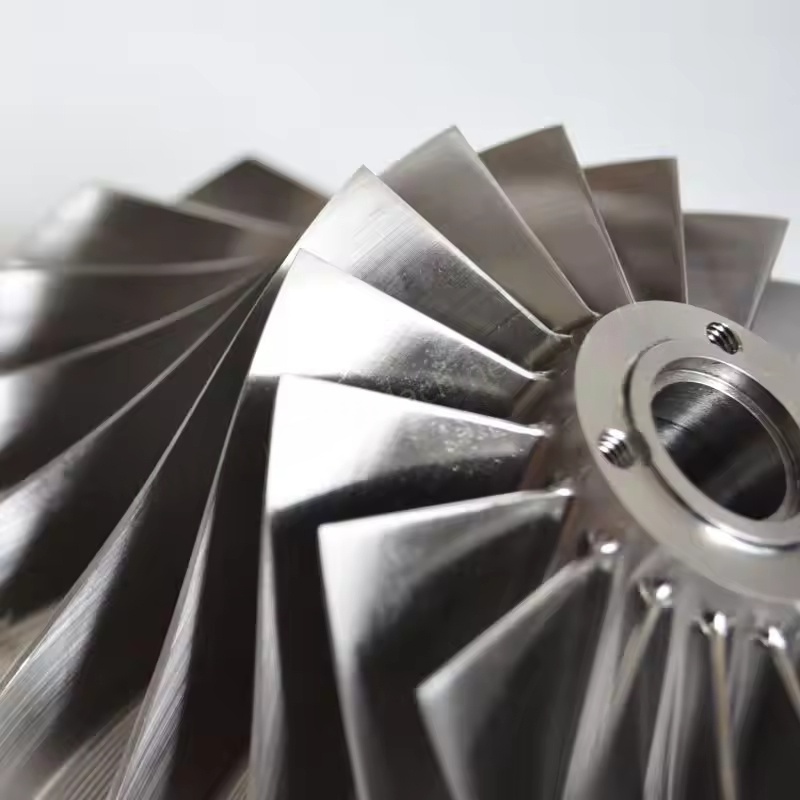

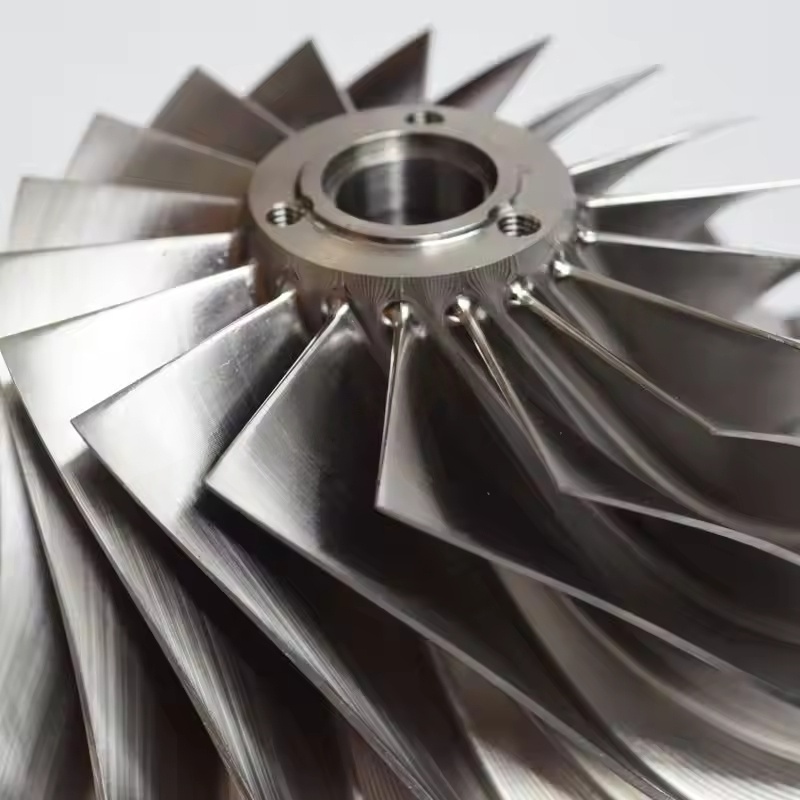

Kierukkapyörätyyppinen juoksupyörä Atlas Copcon keskipakoilmakompressoreissa. 1. Ydintoiminto

Juoksupyörä pyörii suurella nopeudella (tyypillisesti tuhansista kymmeniin tuhansiin kierroksiin minuutissa) käyttämällä keskipakovoimaa siipipyörään tulevan ilman kiihdyttämiseen ja puristamiseen, jolloin mekaaninen energia muuttuu kaasun liike- ja paineenergiaksi, mikä on avainlinkki ilman puristuksen saavuttamisessa. Keskipakoilmakompressoreiden monivaiheisessa puristusrakenteessa juoksupyörä on yhdistettävä diffuusorien, mutkien ja muiden komponenttien kanssa kaasunpaineen asteittaiseksi nostamiseksi tavoitearvoon.

2. Korkea-alumiiniset juoksupyörän ominaisuudet

Materiaaliedut: Valmistettu erittäin lujasta alumiinista (kuten avaruuskäyttöön käytettävästä alumiinista), sillä on alhaisen tiheyden ja kevyen painon ominaisuudet, mikä voi merkittävästi vähentää inertiavoimaa ja akselin kuormaa juoksupyörän pyörimisen aikana, vähentää energiahäviöitä ja sopii keski- ja matalapaineisiin, keskinopeisiin työolosuhteisiin.

Prosessointikyky: Alumiini on helppo työstää muotoon, ja se voi toteuttaa monimutkaisia ​​terien pintamalleja (kuten taaksepäin kaarevia teriä), optimoida ilmavirtauskanavan, vähentää virtaushäviöitä ja parantaa puristustehokkuutta.

Sovellusskenaariot: Käytetään usein keski- ja pienitehoisissa keskipakoilmakompressoreissa tai skenaarioissa, joissa on korkeammat vaatimukset laitteiden keveydelle ja energiankulutuksen ohjaukselle.

3. Metallisen juoksupyörän ominaisuudet

Materiaalin valinta: Käytä enimmäkseen lujaa seosterästä (kuten kromi-molybdeeniterästä, nikkelipohjaisia ​​seoksia) tai titaaniseoksia, joilla on erinomainen korkeiden lämpötilojen ja korkean paineen kestävyys, mekaaninen lujuus ja väsymiskestävyys ovat paljon korkeammat kuin alumiinilla ja jotka kestävät korkeampaa pyörimisjännitystä.

Soveltuvuus työolosuhteisiin: Soveltuu suuriin keskipakoilmakompressoreihin, joilla on korkea pyörimisnopeus ja korkea puristussuhde, tai teollisuusympäristöihin, joissa on korkeampi väliaineen lämpötila ja epäpuhtaudet (kuten kemian- ja energiateollisuudessa), jotka kestävät kovia mekaanisia ja lämpökuormia pitkään.

Vakaus: Metallimateriaalilla on parempi jäykkyys, voimakkaampi tärinänvaimennuskyky nopean pyörimisen aikana, mikä auttaa vähentämään yksikön melua ja pidentää siihen liittyvien komponenttien, kuten laakereiden, käyttöikää.

4. Suunnittelu- ja valmistusominaisuudet

Aerodynaaminen optimointi: Juoksupyörän siipien muoto (kuten eteenpäin kallistus, taaksepäin taivutus, radiaalinen), tulo- ja ulostulokulmat, pyörän halkaisija jne. on kaikki optimoitu nestedynamiikan (CFD) simuloinnilla tasaisen ilmavirran varmistamiseksi, pyörteiden ja iskujen häviöiden vähentämiseksi ja eristyksen tehokkuuden parantamiseksi.

Tarkkuuskäsittely: Käytä viisiakselista vivustokäsittelyä, kokonaistaontaa jne. varmistaaksesi juoksupyörän kokotarkkuuden ja dynaamisen tasapainon, välttääksesi standardeja ylittävän tärinän epätasaisen massan jakautumisen vuoksi ja varmistaaksesi turvallisen toiminnan.

Korroosiokäsittely: Jotkin metalliset juoksupyörän pinnat kromataan, keraamiset ruiskutukset jne. parantavat korroosionkestävyyttä ja kulutuskestävyyttä, sopivat paineilmaympäristöihin, joissa on korkeampi kosteuspitoisuus tai vähäinen syövyttävyys.
