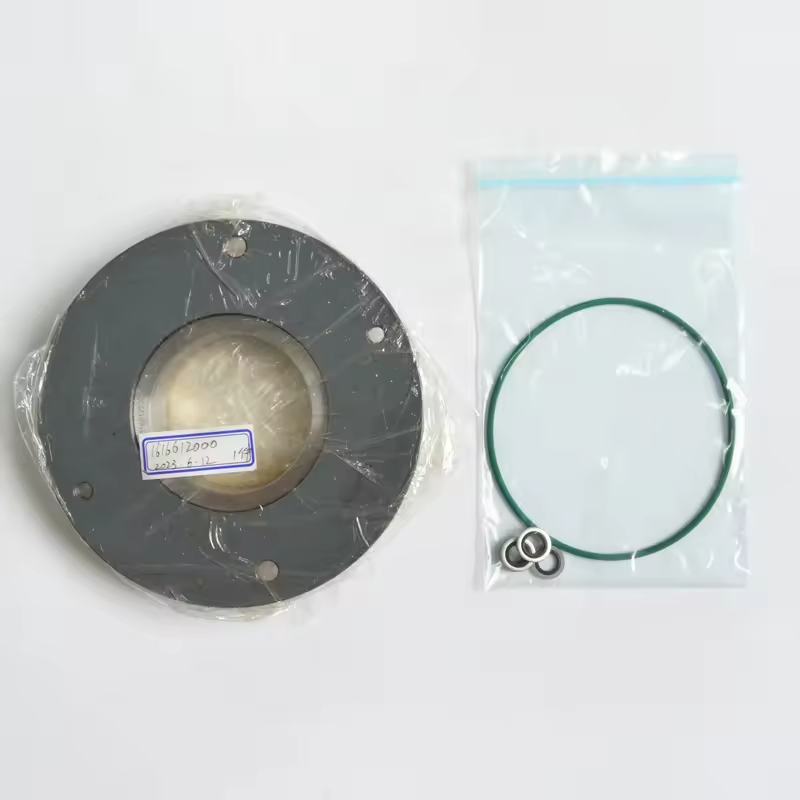

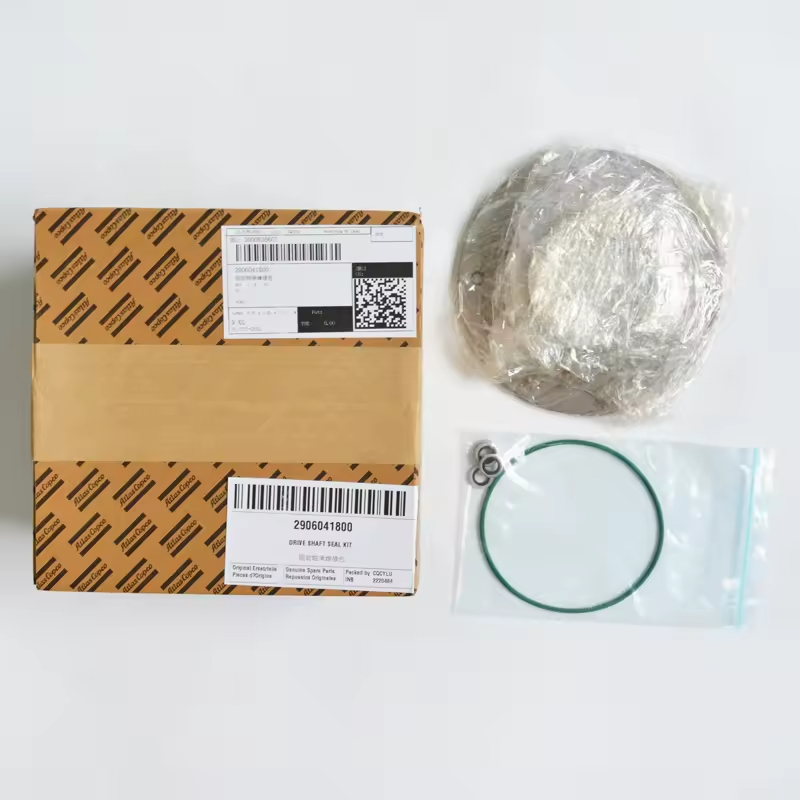

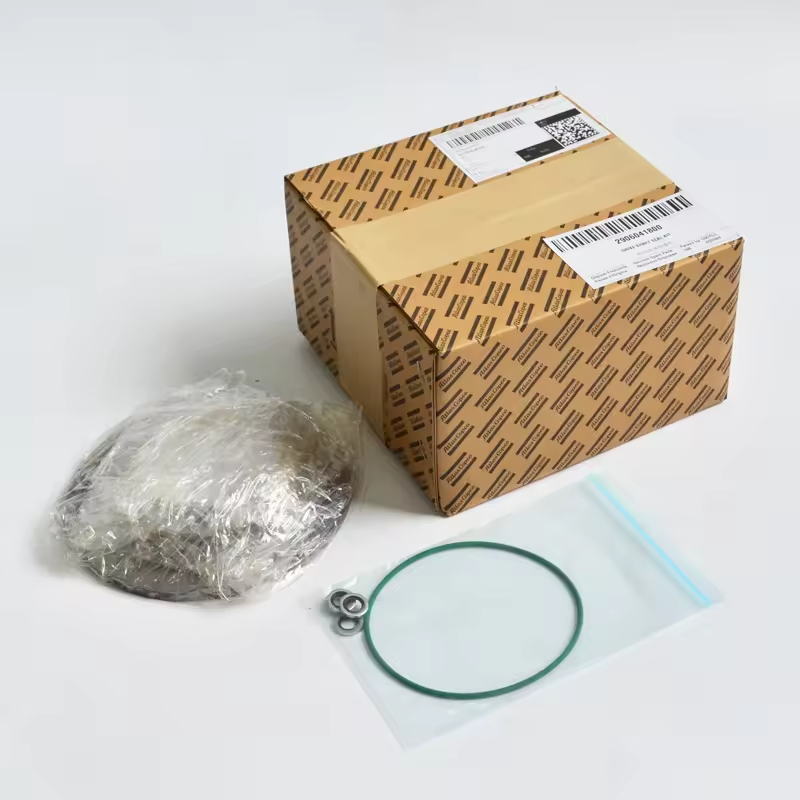

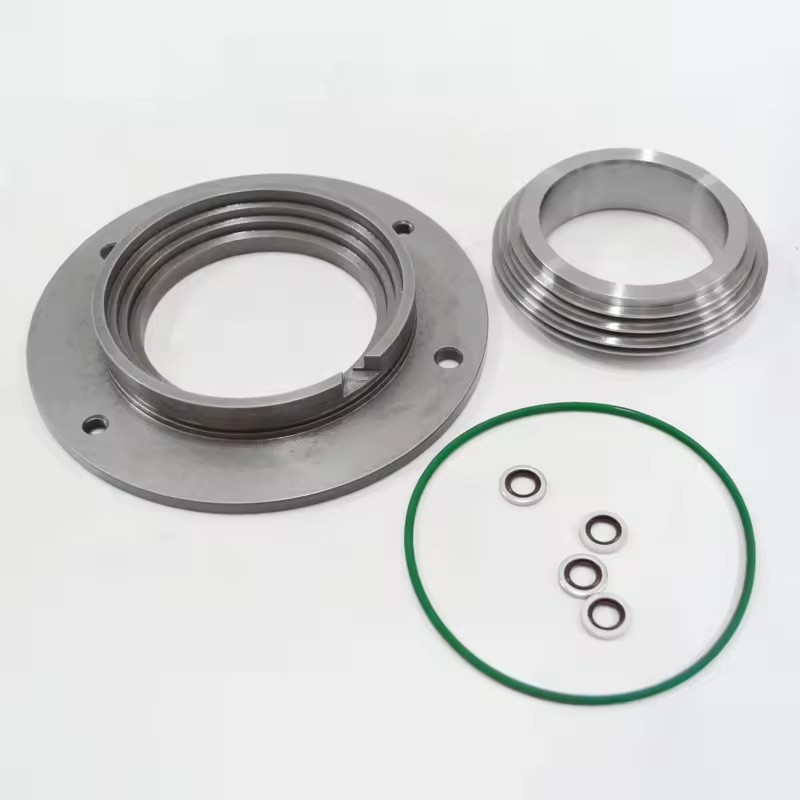

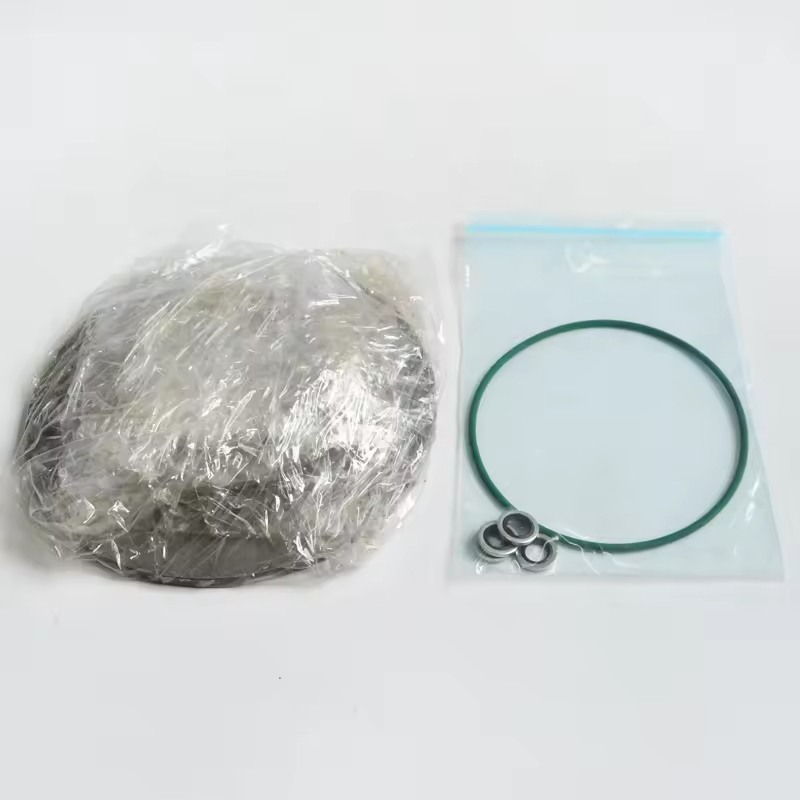

Vaihteisto -akselin tiivisarjan ydinkomponentit Atlas Copco Air Compressors
Mallista riippuen se sisältää yleensä:
Pääöljytiiviste (kehystetty kumiöljy- tai polytetrafluorietyleeniöljytiiviste, öljykestävä, lämpötilarestävä)
Pölytiiviste (estää ulkoisten epäpuhtauksien pääsyn)
Magneettinen holkki (jotkut mallit on varustettu, vähentäen suoraa kulumista akselin ja tiivisteen välillä)
O-rengas tai tiivistys tiiviste (apulaitteen tiivistys, joka sopii kotelon asennuspintaan)
Asennustyökalut (jotkut alkuperäiset sarjat sisältävät erityisiä purkamista ja kokoonpanolihoja)
Sovellusominaisuudet ja tekniset vaatimukset
Aineellinen yhteensopivuus:
Öljyvoiteliset mallit (kuten GA-sarja): Öljytiivisteet käyttävät enimmäkseen nitriilikumia (NBR) tai Fluororubberia (FKM), jotka kykenevät kestämään mineraaliöljyä ja työlämpötilat 100-120 ℃
Öljytöntä mallia (kuten ZR-sarja): Käytä elintarvikelaatuista EPDM- tai PTFE-materiaaleja paineilman saastumisen välttämiseksi
Suuret yksiköt (kuten GA90 tai uudemmat) voivat käyttää yhdistettyä tiivistysrakennetta korkean paineen ja korkean pyörimisnopeuden skenaarioiden tasapainottamiseen
Suorituskykyparametrit:
Sovellettava akselin halkaisija: Lähetyksen akselin määritelmästä riippuen yleinen alue on φ25-φ60 mm
Työpaine: Yleensä kestävät 0-16-bar (standardimallit) tai korkeampi paine (korkeapainemallit)
Nopeuden sopeutuminen: täyttää kompressorin nimellisnopeuden nimellisnopeuden dynaamiset tiivistysvaatimukset (yleensä 1500-3000 rpm)
Vaihto- ja huoltopisteet
Mallin sovittaminen:
On tarpeen valita tiukasti ilmakompressorimalli (kuten GA11, GA37, GX7 jne.) Ja voimansiirto -akselin määritelmä. Eri sarjojen tiivistysmitat vaihtelevat suuresti
Koneen sarjanumeroon suositellaan alkuperäisen tehdasosanumeron kyselyyn varmistaaksesi, että öljytiivisteen huulirakenne ja asennussyvyys vastaavat
Asennusvarat:
Tuhoita voiteluöljy ennen vaihtoa, puhdista akselin pinta ja asennusistuin, poista kulutusmerkit tai haut
Kun asennat, käytä erityisiä työkaluja painaaksesi sisään, vältä öljytiivisteen huulten muodonmuutosta (kielletään tiukasti koputus)
Huuli on päällystettävä pienellä määrällä puhtaalla voiteluöljyllä (öljymallit) tai erityisellä voitelurasvalla (öljytöntä mallia)
