1. Ydintoiminnot ja sovellusskenaariot
Solenoidiventtiili säätelee sähkömagneettisen kelan päälle sähkömagneettisen ohjauksen kautta, ajaen sisäisen venttiilin ytimen liikkumista, avaamalla tai sulkemalla nesteen kulku. Erityisiin sovelluksiin sisältyy:
INTOKENTIVENTIEN Ohjaus: INTO -määrän säätäminen kompressorin kuormituksen (ilmaa toimittaminen) ja purkamisen välillä (sammuttaminen ei toimittamatta ilmaa).
Automaattinen viemäröinti: Kondensaatin purkausventtiilin (kuten varastosäiliön pohjan tyhjennysventtiilin) hallinta, joka purkaa vettä säännöllisesti kosteuden sekoittumisen paineilaan.
Turvallisuussuojaus: Epänormaalissa olosuhteissa, kuten ylipaine ja ylikuormitus, katkaisee nopeasti öljy- tai kaasupolun laitteiden turvallisuuden suojaamiseksi.
Apujärjestelmän ohjaus: kuten puhaltimen käynnistyspysähdyksen ohjaaminen ja paineen ylläpitoventtiilin säätäminen varmistaen järjestelmän vakaan toiminnan.
2. päätyypit ja tekniset tiedot
Toiminto- ja asennuspaikan mukaan yleisesti käytetyt solenoidiventtiilit Atlas Copco -ilmakompressoreille voidaan luokitella seuraavasti:
Jännitteen eritelmät: Pääasiassa DC 24V (yhteensopiva laitteen matalan jännitteen ohjausjärjestelmän kanssa, jolla on korkea turvallisuus), jotkut mallit voivat käyttää AC 220V: tä tai AC 110V: tä, ja niiden on ehdottomasti vastattava alkuperäisiä tehdasparametreja.
Rakennetyypit:
Normaalisti suljettu tyyppi: Kanavan sulkeminen, kun virta on pois päältä, aukeaa, kun virta on päällä (kuten imuventtiilin ohjaus solenoidiventtiili).
Normaalisti avoin tyyppi: Kanavan pitäminen auki, kun virta on pois päältä, sulkeutuu, kun virta on päällä (enimmäkseen käytetty turvallisuuspiireissä).
Rajapinnan koko: Yleisesti G1/4, G3/8, G1/2 ja muut kierteitetyt eritelmät, jotka sopivat ohjausputkien eri putken halkaisijoille.
Mediayhteensopivuus: Erilaisten materiaalien valitseminen virtaavan väliaineen (paineilma, voiteluöljy, kondensaatti) perusteella korroosionkestävyyden varmistamiseksi.
3. Materiaalit ja suorituskykyominaisuudet
Venttiilin rungon materiaali: Enimmäkseen messinki tai ruostumaton teräs (304/316), jolla on korkea paineenkestävyys (yleensä kestää 0-1,6MPA), korroosionkestävyyttä, joka sopii öljymumulle ja vesihöyryympäristölle ilmakompressorin sisällä.
Tiivistyskomponentit: Nitriilikumin (NBR) tai Fluororubberin (FKM) käyttäminen korkean lämpötilankestävyydellä (80-120 ℃), ikääntymisvastus, varmistaen pitkäaikaisen tiivistymisen luotettavuuden.
Vastausnopeus: Millisekunnin tason toimintavaste, joka täyttää korkeataajuisen start-stopin vaatimukset, varmistaen ohjaustarkkuuden.
4. Yleiset viat ja huolto
Tyypilliset viat:
Kelan uupumus: epävakaan jännitteen, kostean oikosulun tai pitkäaikaisen ylikuormituksen aiheuttama, koska se ei ole solenoidiventtiilin vaikutusta, käyttämällä multimittaria kelankestävyyden havaitsemiseksi (normaali on useita kymmeniä useita satoja ohmeja, palanut on ääretön).
Venttiilin ydinjoukko: Öljykerrostumien, epäpuhtauksien kertymisen tai tiivistyskomponentin ikääntymisen aiheuttamat, jotka ilmenevät venttiilinä, joka ei sulkeudu tiukasti (vuotava ilma/öljy) tai kykenemätön avaamaan, mikä voi aiheuttaa ilmakompressorin ja epätavallisen paineen epänormaalia kuormitusta.
Vuoto: Komponenttien kuluminen tai venttiilin rungon halkeama, mikä johtaa keskimääräiseen vuotoon, joka vaikuttaa järjestelmän tehokkuuteen.
Huolto- ja vaihtopisteet:
Säännöllinen puhdistus: Tarkista ylläpidon aikana solenoidiventtiilin rajapinta, poista epäpuhtaudet ja purkaa tarvittaessa venttiilin ytimen (virta pois).
Alkuperäinen tehdasyhteensopivuus: Vaihdettaessa on käytettävä Atlas Copco -alkuperäisiä tehdasosoja jännitteen, rajapinnan koon, paine -asteen ja mallin yhteensopivuuden varmistamiseksi (kuten GA -sarjat ja GX -sarjan solenoidiventtiilit eivät ehkä ole yhteensopivia).

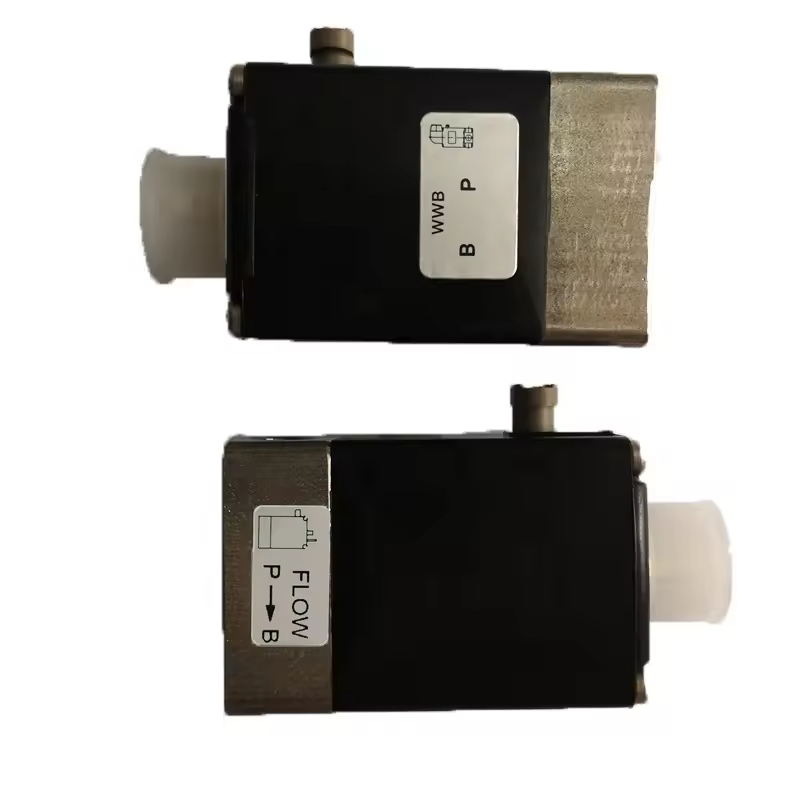

Asennusmääritykset: Toimi virran poiston jälkeen ja masentumisen jälkeen kiinnitä huomiota virtaussuunnan merkintöihin (joillakin malleilla on suunta), vältä asennusta käänteisesti; Käytä kohtalaista voimaa, kun rajapinta kiristät kierteet vauriot.
