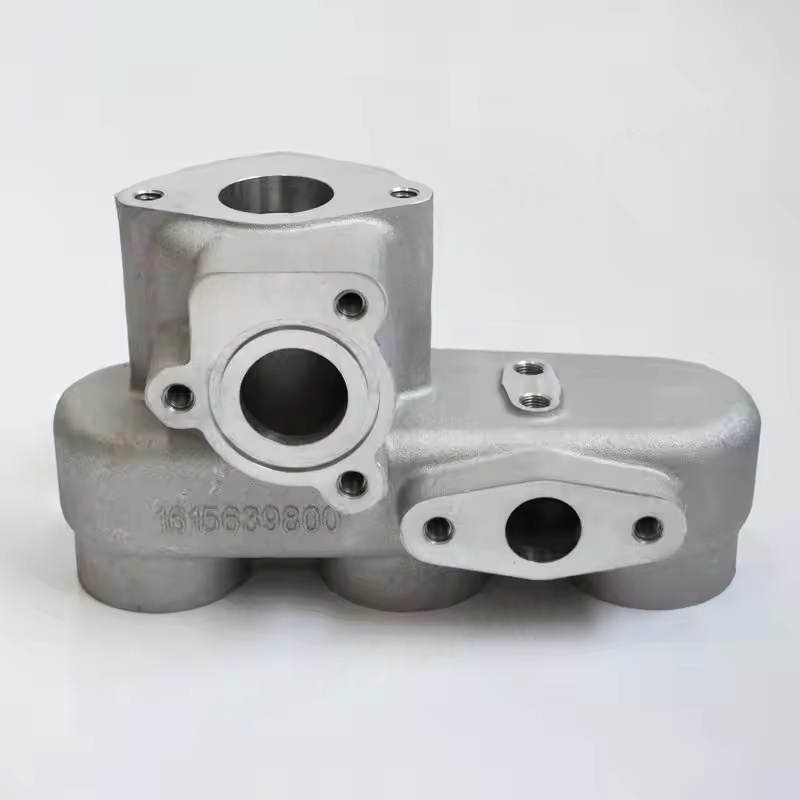

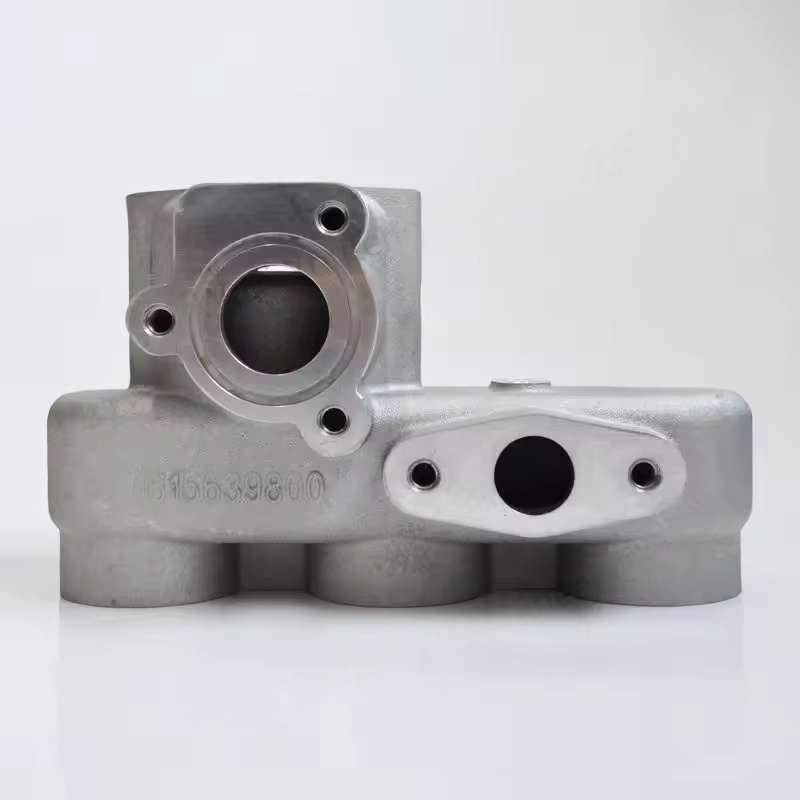

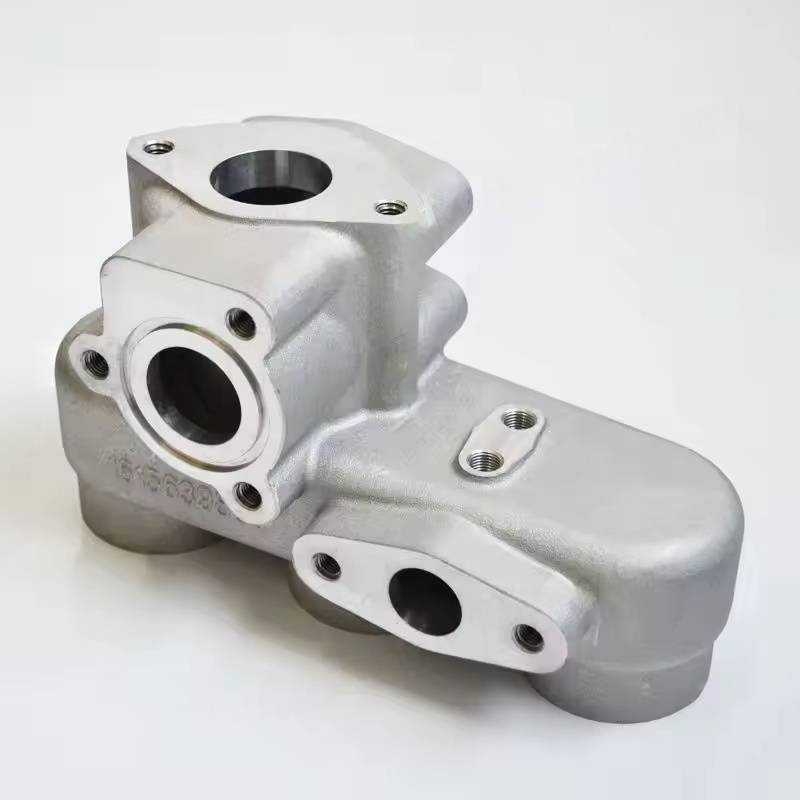

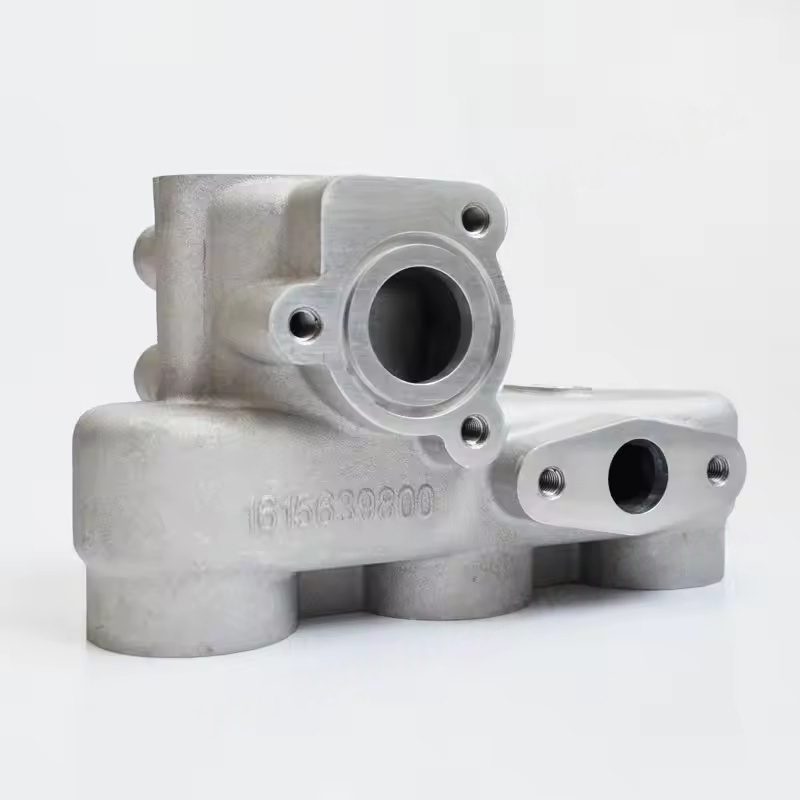

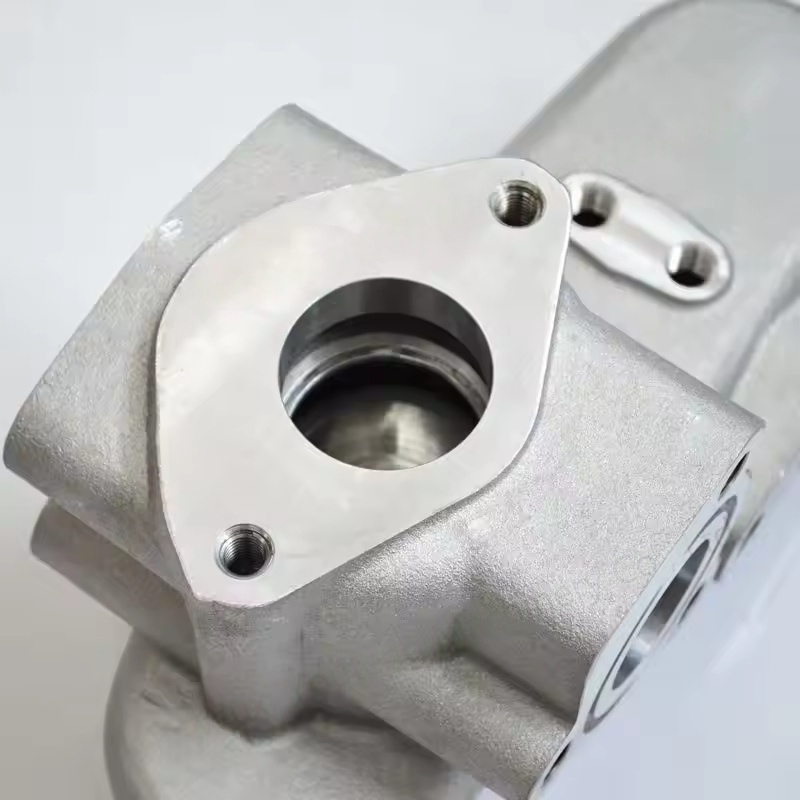

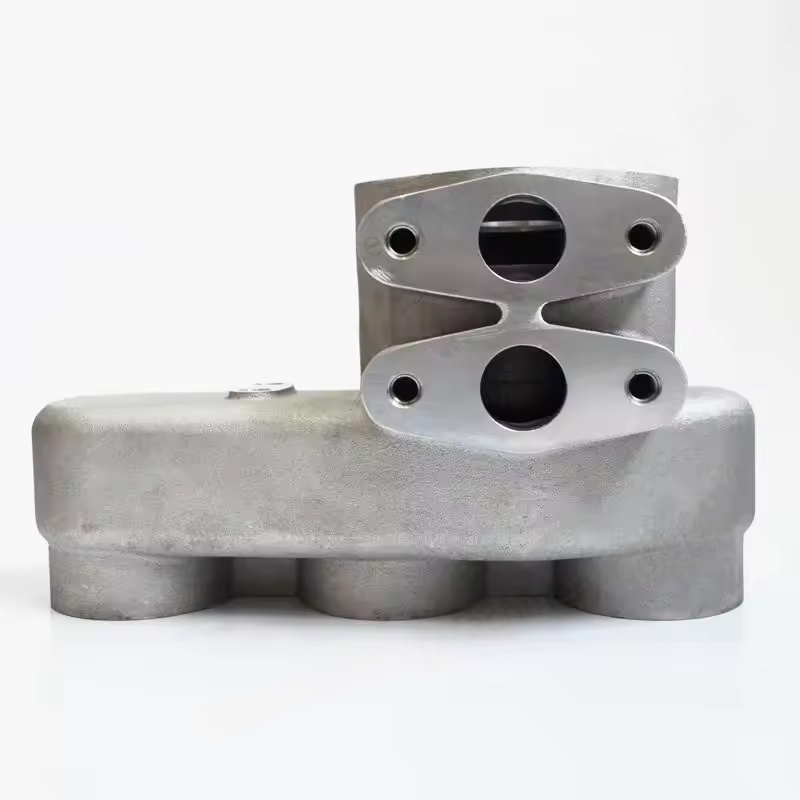

Öljysuodattimen pohja Atlas Copco Air Compressors - 1. rakenne ja toiminto
Ydinrakenne: Yleensä metallivalu (enimmäkseen alumiiniseos tai valurauta), integroimalla öljynpoisto, öljyn poisto, asennusrajapinta ja tiivistyspinta. Joissakin emäksissä on myös ohitusventtiili (kun suodatinelementti tukkeutuu, ohitusventtiili aukeaa varmistaakseen, että voiteluöljy kiertää suodatinelementin ympärillä ja jatkaa virtausta estäen pääyksikön vaurioitumisen öljyn puutteen vuoksi). Päätoiminto:
Kiinnitä öljynsuodatin ja varmista, että suodatinelementti on asennettu tiukasti yksikön tärinäympäristöön löysämisen ja öljyvuotojen estämiseksi.
Ohjaa voiteluöljyä syöttämään suodatin koneen pääöljykäytävältä (ennen suodatusta) ja lähetä sitten suodatettu puhdas öljy takaisin koneen päälaakereille, roottoreille jne. (Suodatuksen jälkeen) muodostaen täydellisen voitelun piirin.
Estä tiivistemissuunnittelun kautta (O-rengas- tai tiivistysauhalla) estä voiteluöljy vuotamasta virtausprosessin aikana varmistaen stabiilin järjestelmän paineen.
II. Sopeutuminen ja ominaisuudet
Mukauta öljypiirin asettelu- ja suodatinmääritykset (halkaisija, rajapinnan kierre) ilmakompressorien (kuten GA, ZR, ZT jne.) Sarja, varmistamalla tarkka kytkentä öljysuodattimeen ja pääöljypiiriin.
Materiaalilla on tietty öljynkestävyys ja mekaaninen lujuus, joka pystyy kestämään voiteluöljyn pitkäaikaisen liotuksen ja vääntömomentin asennuksen aikana ja sopeutumaan lämpötilan muutoksiin koneen käytön aikana (-10-120 ℃).
III. Yleiset ongelmat ja ylläpito
Vuotovirhe: Tiivistyspinnan kuluminen pohjan ja suodattimen välillä, O-renkaan ikääntyminen tai itse pohjassa olevat halkeamat voivat johtaa öljyvuotoon. Tarkista tiivistysosien kunto ja vaihda pohja tarvittaessa.
Tukkeva tai huono virtaus: Jos pohjan sisällä oleva öljykulku on tukkeutunut epäpuhtauksien laskeutumisen tai valuvikojen vuoksi (kuten puhkemattomat urat), se aiheuttaa riittämätöntä voiteluöljyn virtausta. Purkaa ja puhdista tai vaihda pohja.
Asennus huomio: Kun vaihdetaan öljynsuodatin, puhdista pohjan tiivistyspinta, tarkista naarmuja tai muodonmuutoksia; Kun asennat uutta suodatinta, kiristä se määritetyn vääntömomentin (yleensä 20-30 N · m) mukaisesti, välttämällä liiallinen kiristäminen, mikä vaurioittaa peruskiertää tai aliarviointia, mikä johtaa vuotoihin.
